完整的测试解决方案

  • 充电系统

  • 低压或高压电池系统

  • 辐射抗扰度测试

    • 汽车高压电性能测试系统

    汽车高压电性能测试系统适用于电压等级DC 60V ~ 1500V范围内的新能源汽车高压部件测试。可通过一系列电气特性测试来验证高压电池系统（HV battery system）、DC/DC高低压转换器（DC/DC Converter HV/LV）、车载充电器（On-board charger）、空调压缩机（Air conditioning compressor）等高压部件的电气参数和安全性。
    汽车高压电性能测试系统EVP-1530支持DC 0V ~ 1500V电压输出，电压斜率高达500V/ms, 可完成ISO 21498-2-2021的测试项目, 同时也能够满足LV123和VW80300_2021相关测试要求, 系统扩展性强。可依据要求定制更高电压与电流的产品。
    依据标准：ISO 21498-2-2021、LV123、VW80300_2021等。

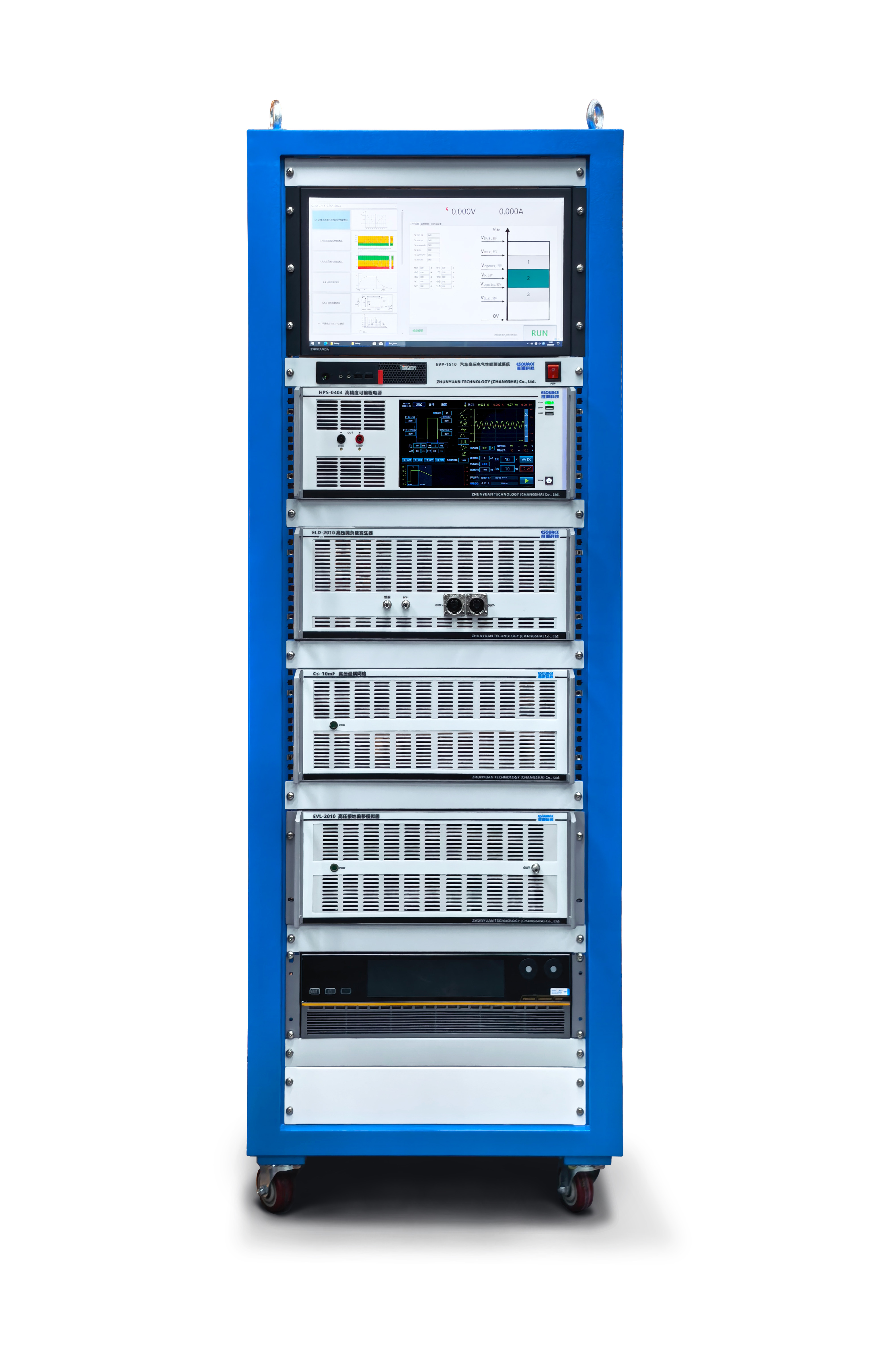

    汽车高压电性能测试系统

    产品特点

    Features
    1. 电压斜率大于500V/ms
    2. 满足最新ISO 21498-2:2021,VW80300:2021-02标准测试项目
    3. 可模拟新能源汽车高压部件在实际应用场景中各类复杂的电气环境
    1. 测试编程功能
    2. 支持DC 0V~ 1500V电压输出, 可任意编辑波形输出, 双向回馈式电源
    3. 系统可扩展性强, 电源可扩展并机, 使输出电流实现40A,60A,120A,240A……

    设备组成

    System Configuration
    序号型号描述实物图
    1 VCB-1506 汽车高压电性能测试系统 输出电压:0~1500V； 输出电流：0~±60A； 电压速率：>250V/mS 功率：30kW； 含配套软件

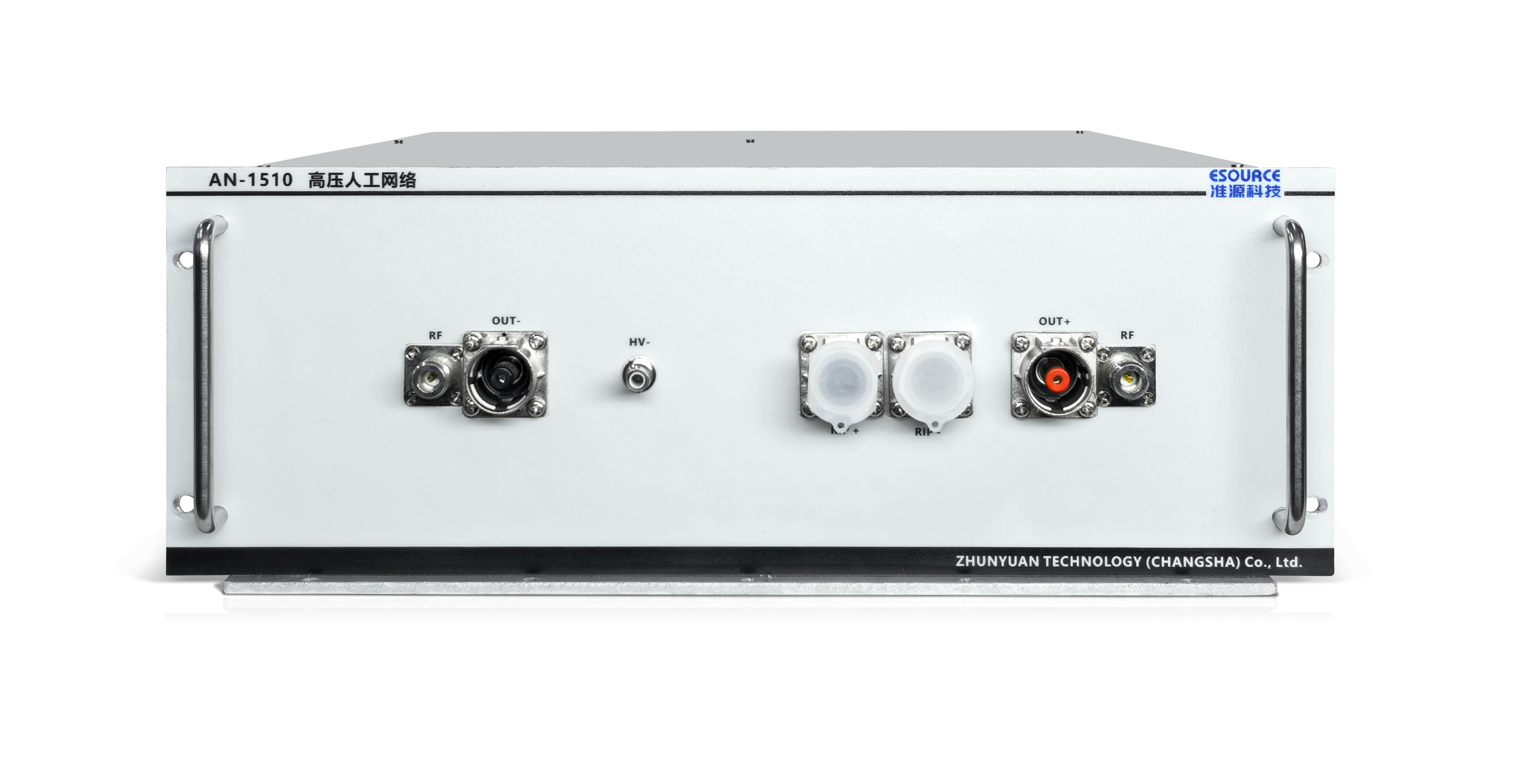

    2 AN-1510 高压人工网络 阻抗网络：1uH x2，1uF 最高输入电压: 1500Vdc； 最大电流: 100A； 含电压电流探头

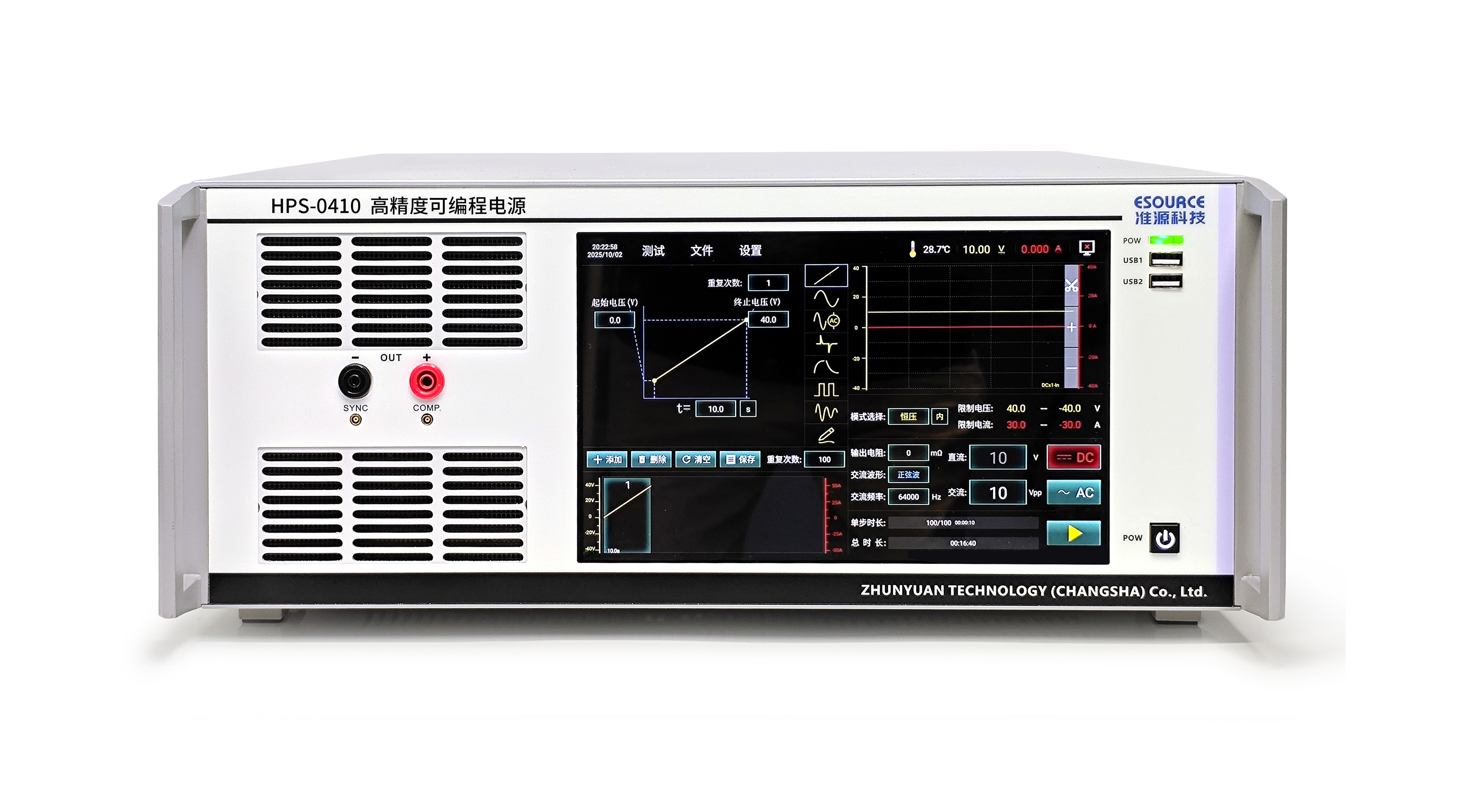

    3 HPS-0410 高精度可编程电源 输出频率：DC~300KHZ; 纹波电压：0~80Vpp 纹波电流：0~200App 直流输出：0~±40V / 0~±100A 内置/外置闭环测试控制系统可切换 可满足低压电性能测试

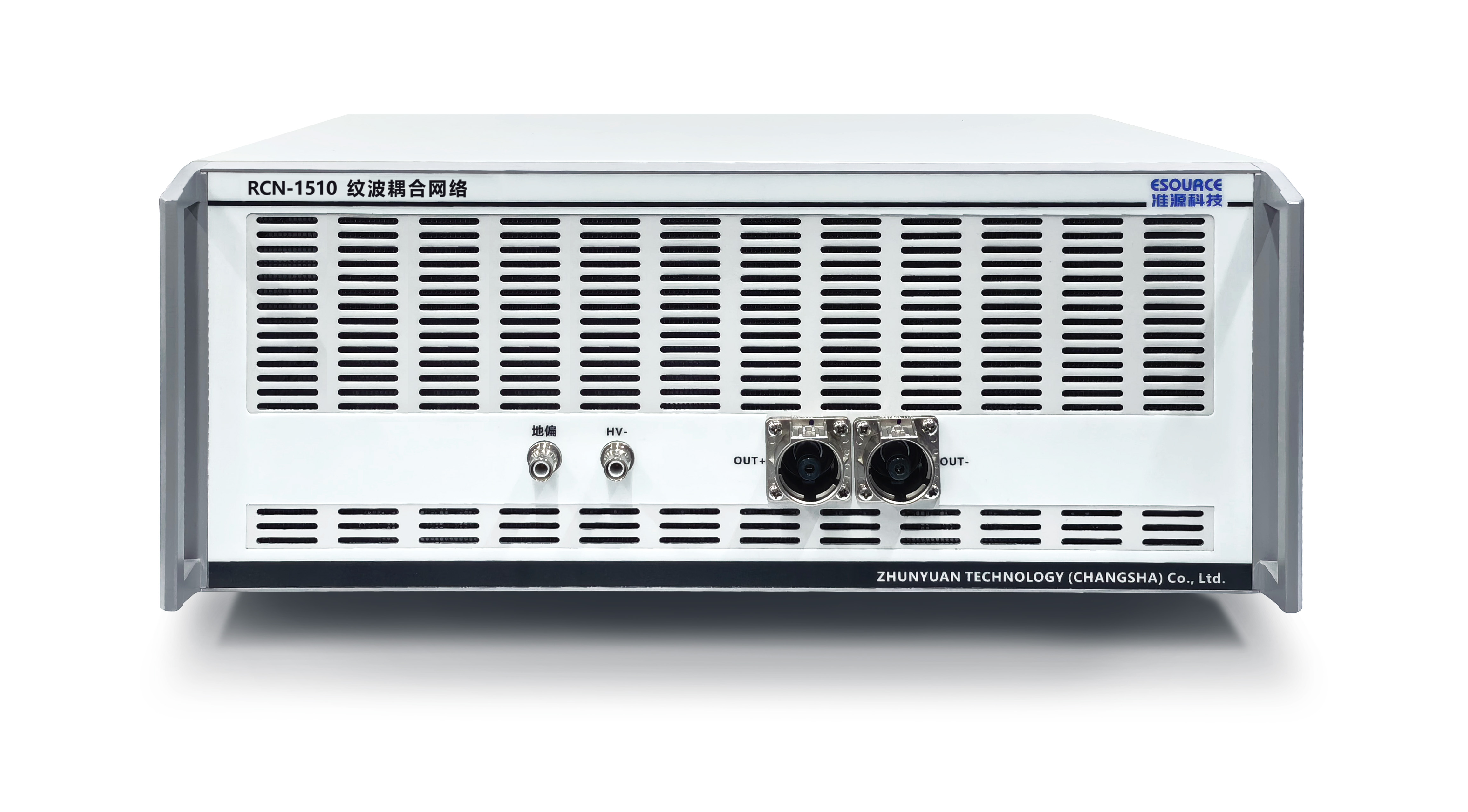

    4 RCN-1510 纹波耦合网络 频率：10HZ~300KHZ; 最大电流：100A; 纹波电压：0~80Vpp 可满功率输出不失真 高压抛负载模拟器(可选配) 脉冲幅值：20V~200V; 脉冲宽度：0.1~50mS; 脉冲速率：>500V/mS; DUT电压：1200Vdc DUT电流：100A

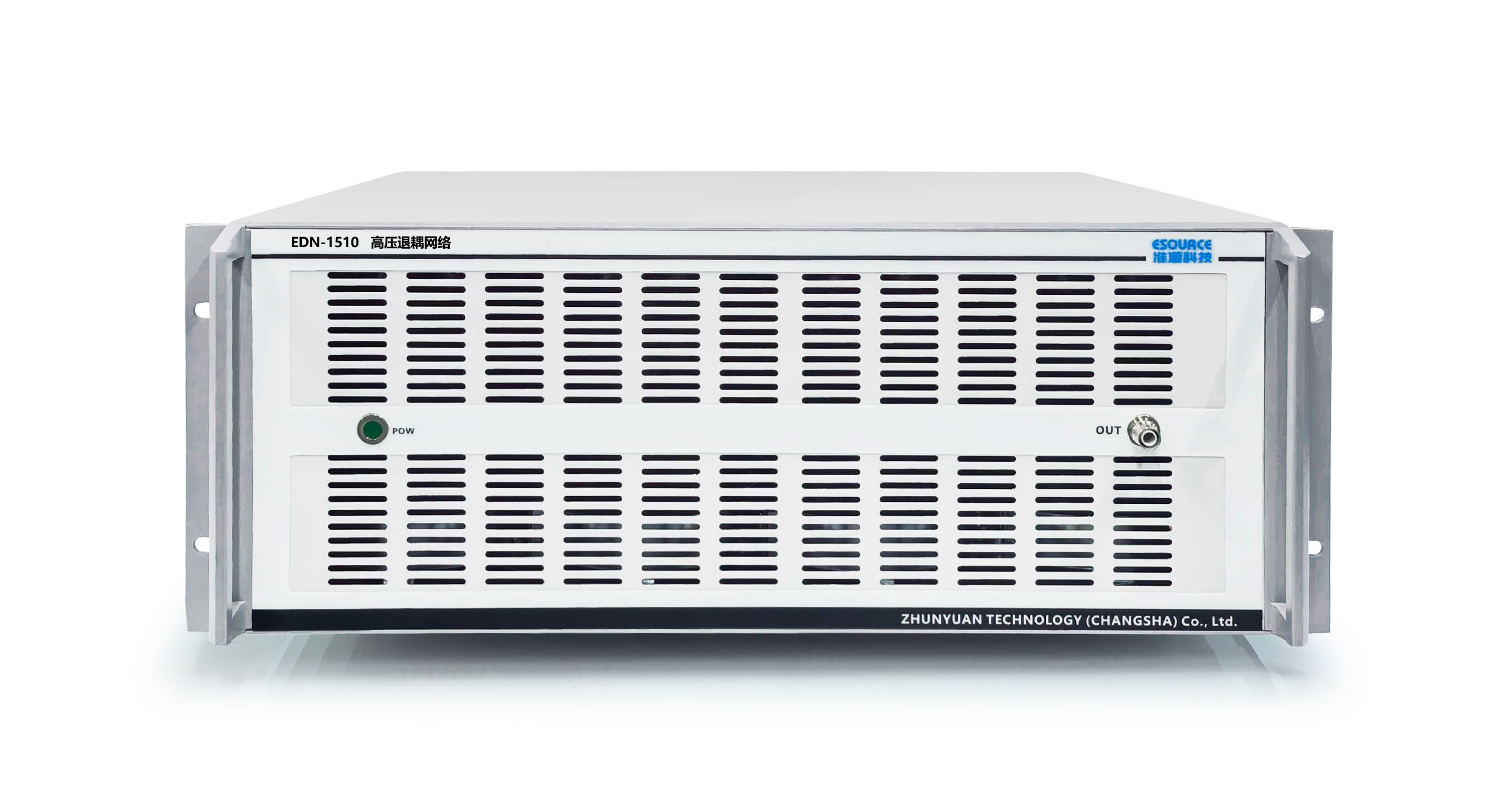

    5 EDN-1510 高压退耦网络 内置电容10mF，700uF，100uF可切换； 高压偏移模块(可选配) 偏移电压：0~1500V， 偏移时间：0.1mS~1000S

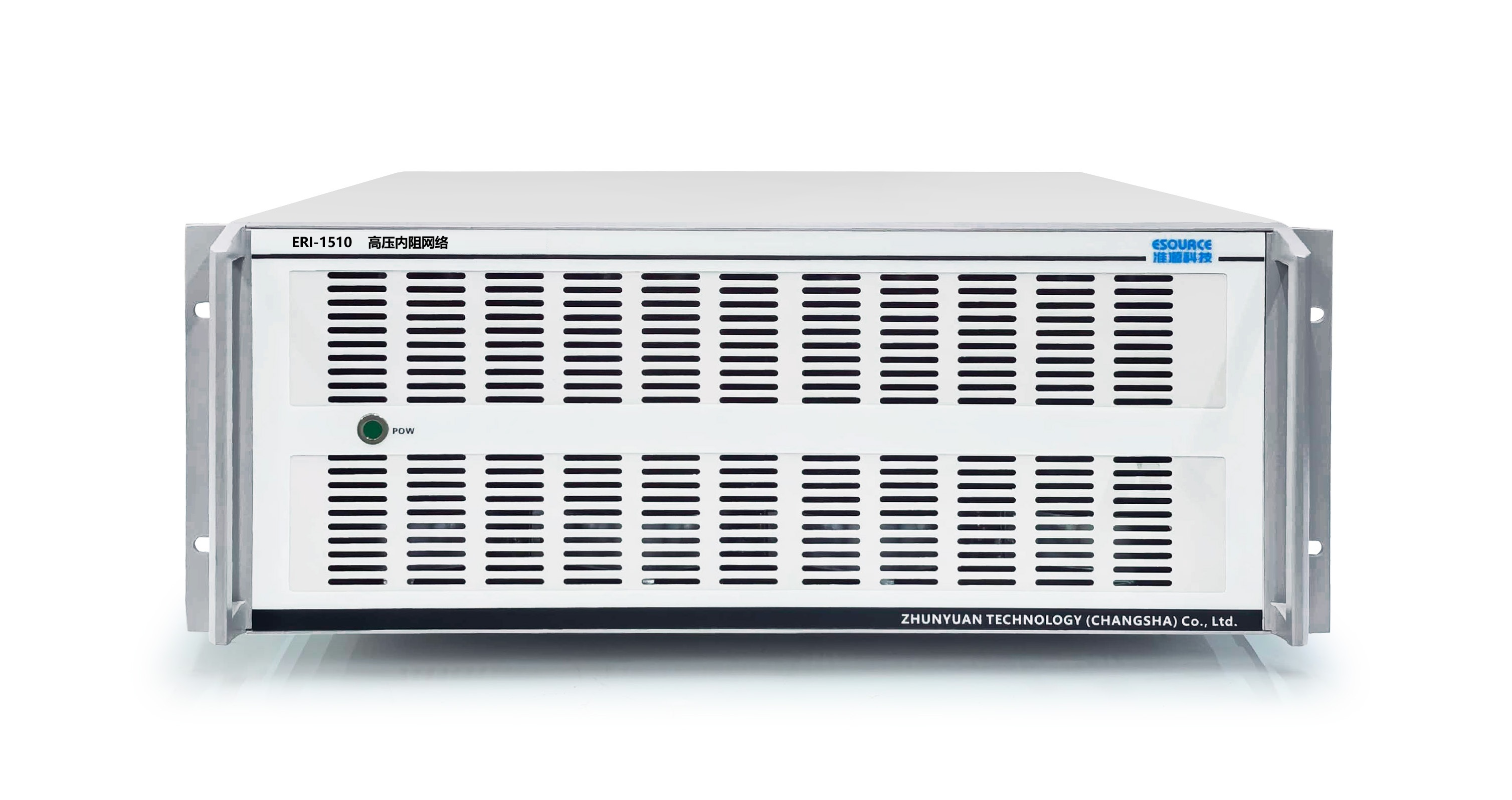

    6 ERI-1510 高压内阻网络 阻抗：0mΩ，2*50mΩ，2*100mΩ，2*200mΩ；

    符合标准：VW80300-2021

    Standard

    符合标准：  VW 80300-2021 机动车电气与电子高压部件的电气要求、测试条件及试验方法

                      Q/JLY J7111974A-2024 高压零部件电性能测试规范

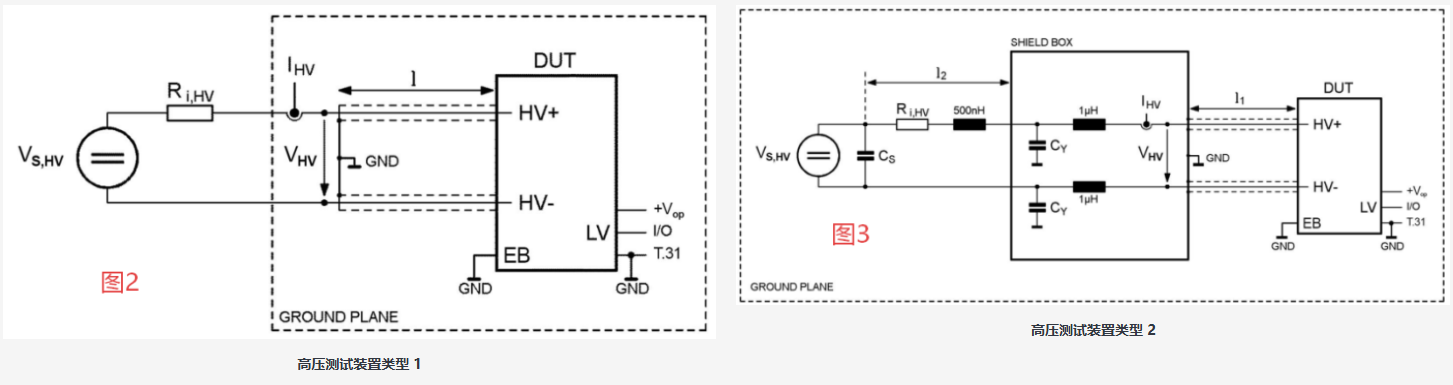

    项目预览图内阻mΩ测试类型

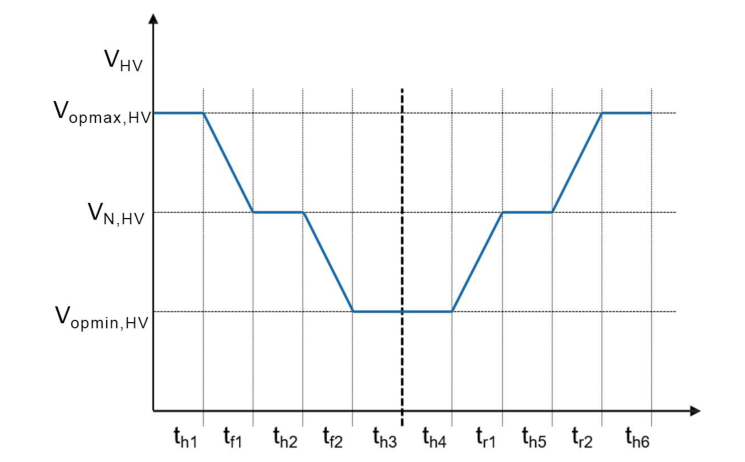

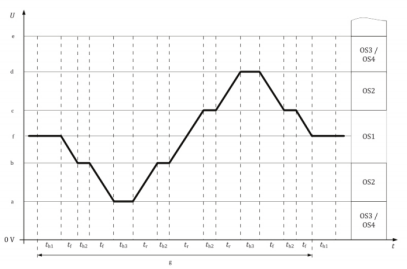

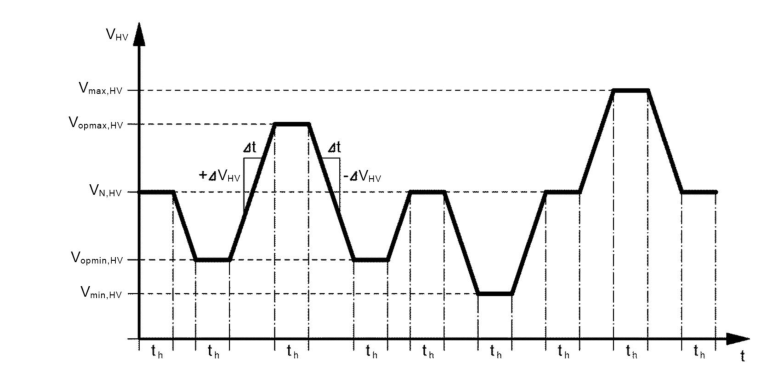

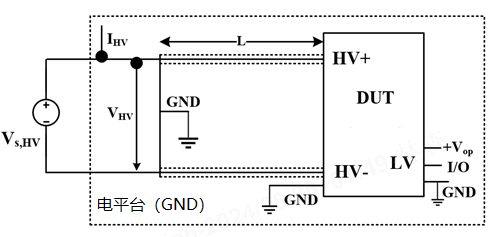

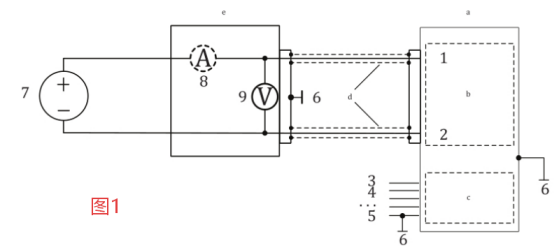

    6.2 EHV-01 在常规高压工作电压范围内的性能测试 6.1 正常工作电压范围内的性能测试 0 抗扰度-电压变化 类型1

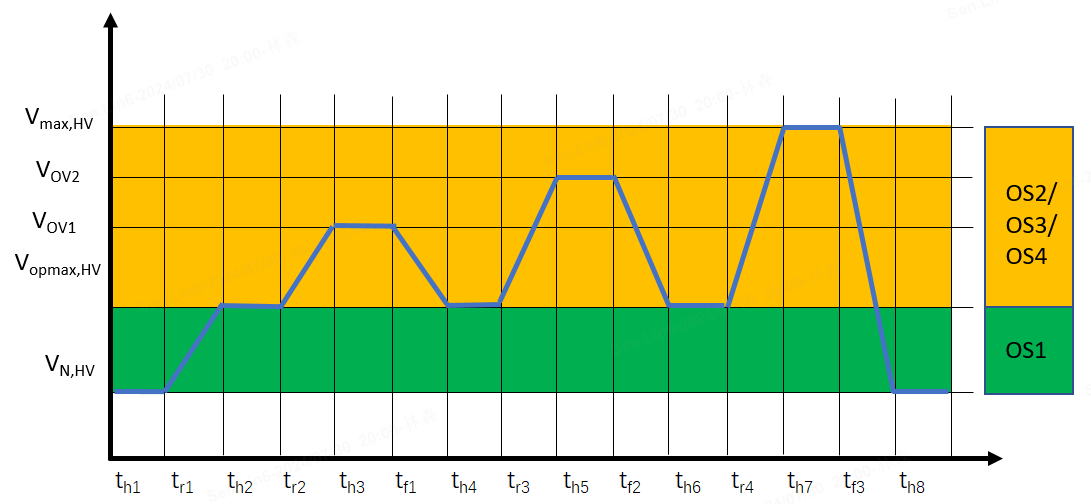

    6.3 EHV-02 高压过电压范围内的操作 6.2 过压范围内性能测试 0 抗扰度-过电压 类型1

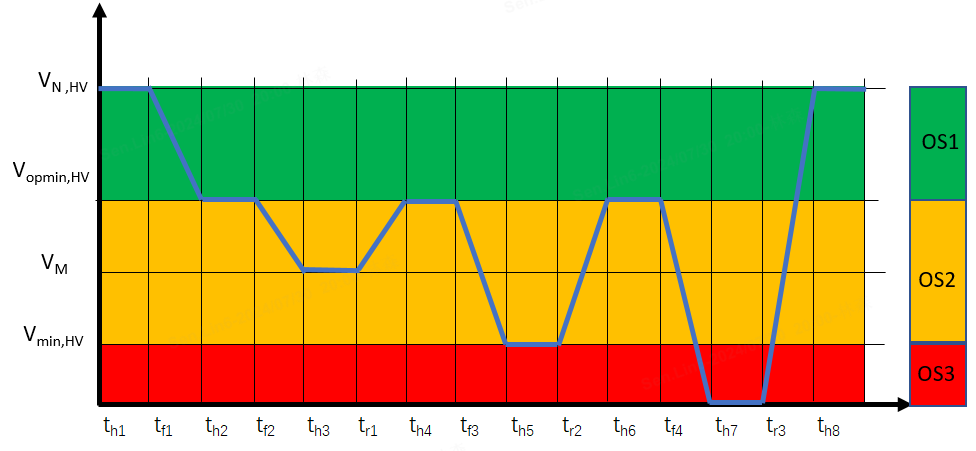

    6.4 EHV-03欠压范围内性能测试 6.3 欠压范围内性能测试 0 抗扰度-欠电压 类型1

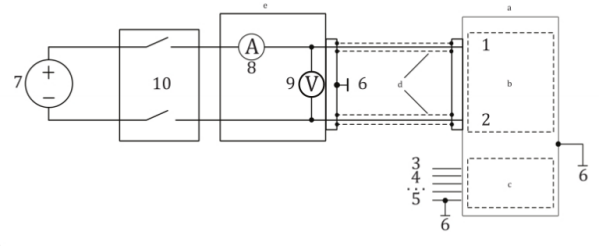

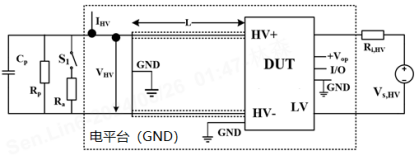

    6.5 EHV-04预充电阻测试 6.4 预充电阻测试 100 抗扰度-预充电 （选配） 类型1
    6.4.3 预充短路试验 6.4.3 预充短路试验 50,100,200 抗扰度-短路 （选配） 类型1

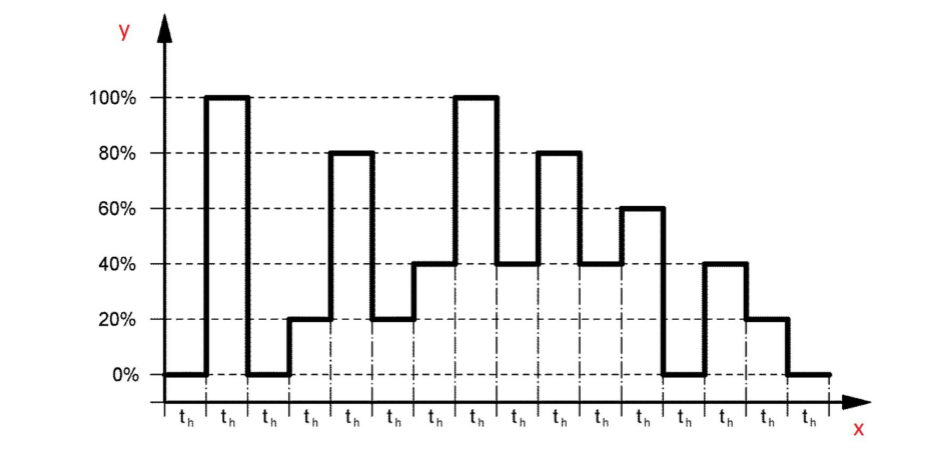

    6.6 EHV-05产生的高压电压动态特性 6.5 高压电压动态-产生测试 50,100,200 发射-电压斜率 类型2
    6.7 EHV-06 高压电压动态-抗扰测试 6.6 高压电压动态-抗扰测试 0 抗扰度-电压动态 类型1

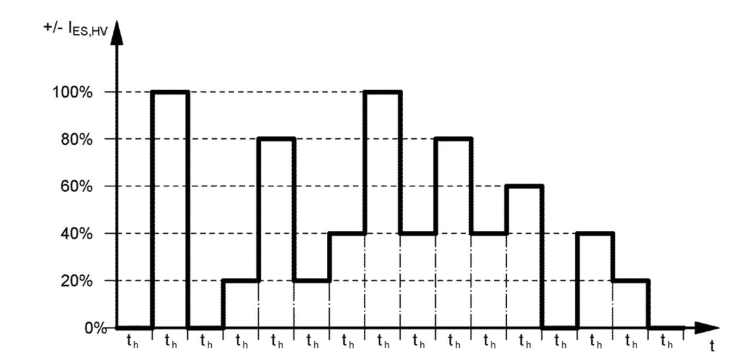

    6.8 EHV-07 储能装置高压电压动态-抗扰测试 6.7 储能装置高压电压动态-抗扰测试 0 抗扰度-电流动态 类型2
    6.8 高压电压纹波-产生测试 6.9 EHV-08 高压电压纹波-产生测试 100 发射-电压纹波 类型2

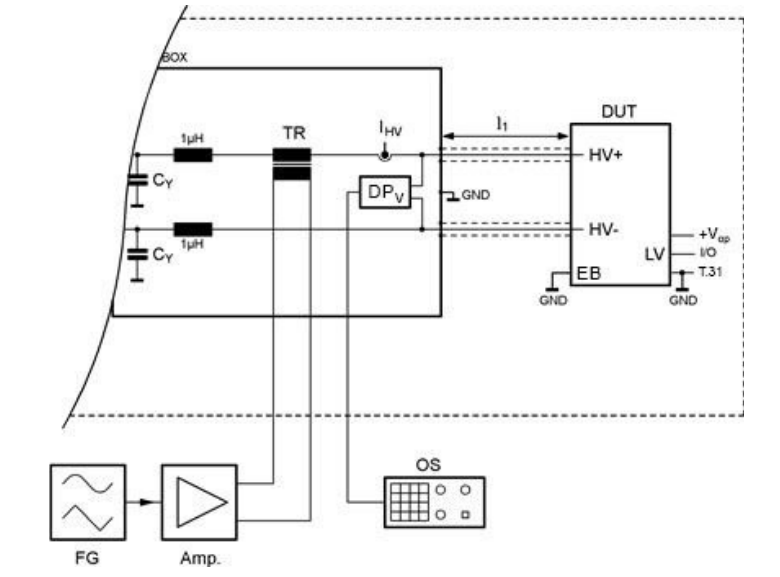

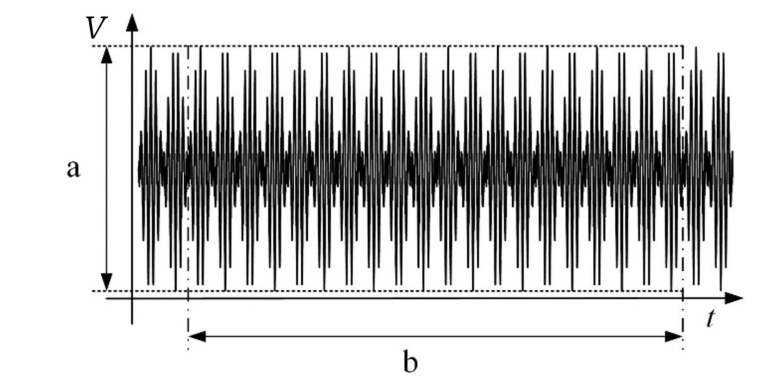

    6.10 EHV-09 高压电压纹波-抗扰测试 6.9 高压电压纹波-抗扰测试 100 抗扰度-电压纹波 类型2

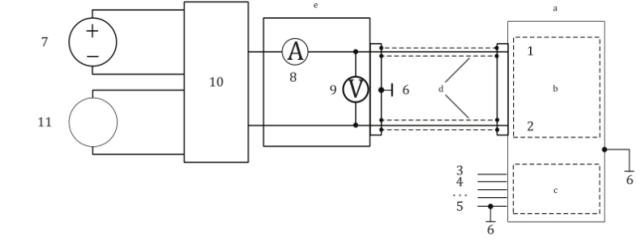

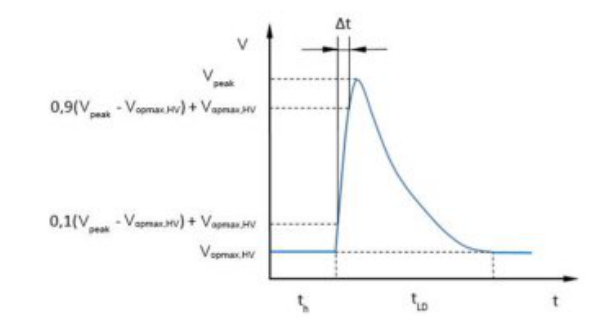

    6.10 抛负载电压限制-产生测试 50,100,200 发射-抛负载 类型2

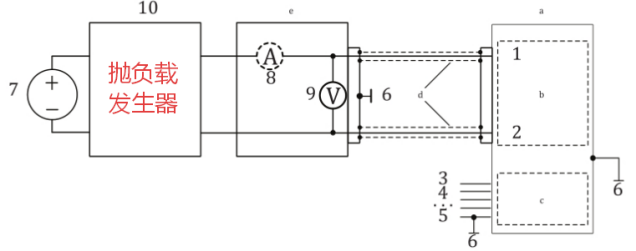

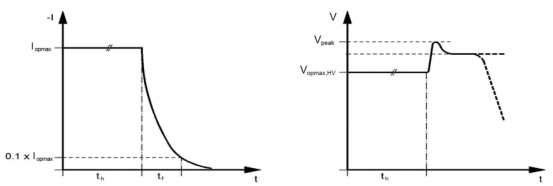

    6.11 EHV-10 抛负载 6.11 抛负载 0 抗扰度-抛负载（3000V/mS选配） 类型1

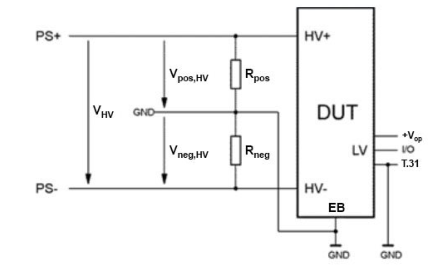

    6.12 EHV-11高压偏移 6.12 高压偏移 0 抗扰度-高压偏移 类型1

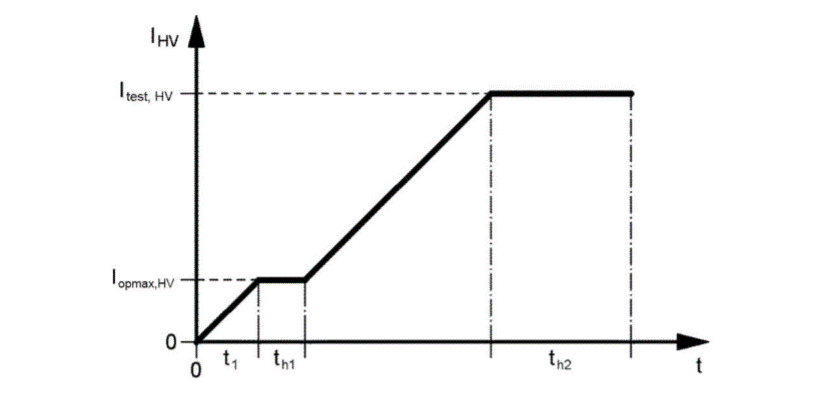

    6.13 EHV-12高压过流 6.13 高压过流 0 抗扰度-过流 类型1
    6.14 EHV-13 HV使用寿命（附加） 0 供电
    6.15 EHV-14高压部件的通断耐久性测试 100 供电
    6.17 EHV-16 HV pulse 0 抗扰度-高压脉冲 （选配） 类型2

    符合标准： ISO 21498-2-2024

    Standard

    符合标准：  ISO 21498-2-2024  电动车辆—B电压等级系统及部件的电气规范与试验

    项目预览图内阻mΩ测试类型

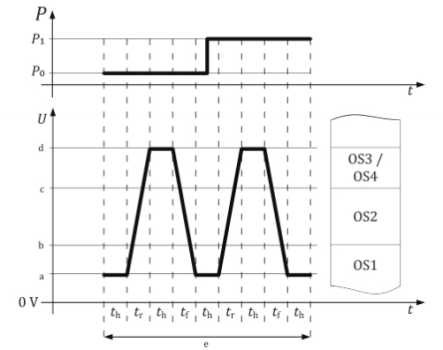

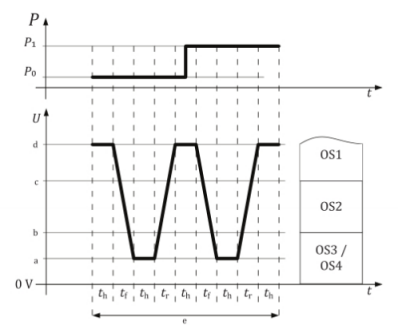

    6.2 直流电压变化 0 抗扰度-电压变化 类型1
    6.3 电压斜率 0 发射-电压斜率 类型2
    6.4 电压斜率抗扰度 0 抗扰度-电压斜率 类型1

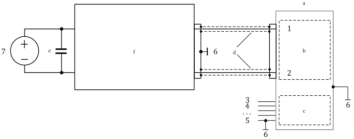

    6.5 电压纹波发射 0 发射-电压纹波 类型2
    6.6 电压纹波抗扰度 0 抗扰度-电压纹波 类型2
    6.7 过电压 0 抗扰度-过电压 类型1
    6.8 欠压 0 抗扰度-欠电压 类型1

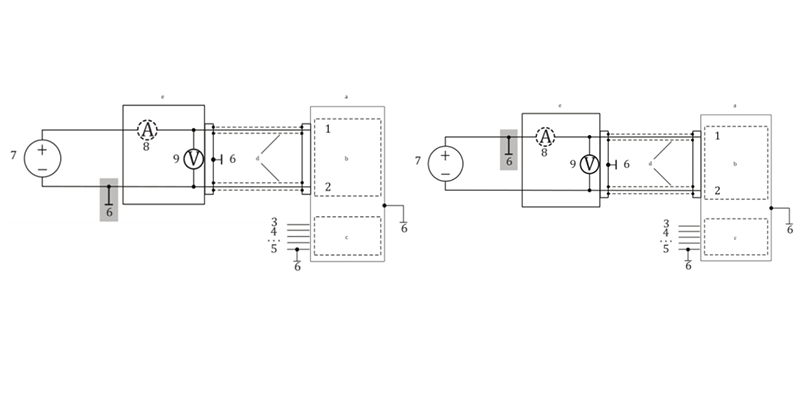

    6.9 电压偏移 0 抗扰度-高压偏移 类型1

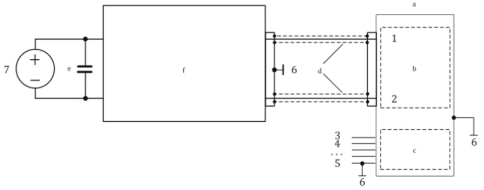

    6.10 产生的抛负载电压 0 发射-抛负载 （选配） 类型1
    6.11 抛负载抗扰度 0 抗扰度-抛负载 类型1

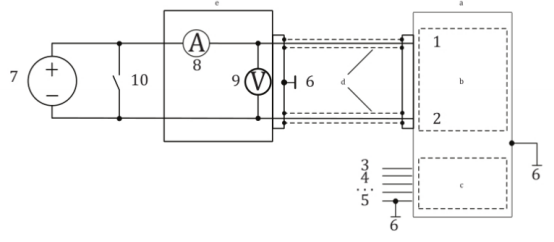

    6.12 短路电流 0 抗扰度-短路 （选配） 类型1
