产品概述

动力电池在低温环境中性能会存在很大衰减，以目前市面上使用较多的三元锂电池为例：低温下强行充电会导致电池出现不可逆损伤，低温下放电，其容量存在明显衰减。为延长电池的使用寿命，通常都会在电池温度过低时通过各种方式给电池加热。在所有的主动或被动加热方式中，利用电机与电控和电池本身来进行纹波充放电加热的方式，具有耗能小加热快不增加硬件成本等明显优势。但无论哪种加热方式都会对动力电池本身的寿命及性能造成影响。

准源科技研发的动力电池纹波低温加热测试系统在同类型的产品中性能优异，它不仅能输出高达5kHz的正弦波，还能输出三角波、指数波、方波等。并且它可以由用户编辑任意波形来模拟汽车实际使用时发出的波形。本系统集成可多达120路的温度采集、电压采集通道。具有温箱、水冷机等设备的控制功能，是动力电池低温加热实验的好帮手。

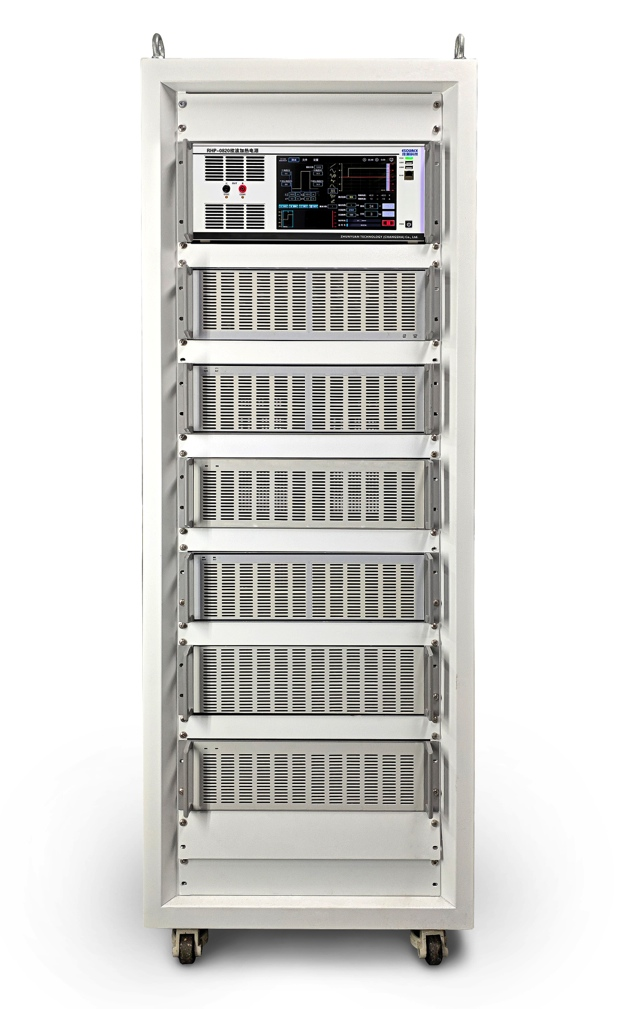

纹波加热测试系统RHV-0520是专门为动力电池纹波加热实验而开发的产品。它具有波形可任意编辑的特点。可输出正弦波三角波指数波方波线性波和自由编辑的各种波形。它由纹波信号发生模块、温度电压采集模块及控制单元等构成。可输出正负电流、电压波形，具有CC、CV输出模式。可模拟出车载动力系统实际发生的波形，方便研发人员进行系统测试及分析。能模拟电池充放电工况，数据统计，温度电压检测及自动控制，温箱控制等功能。

产品特点

>  10.1寸电容触控显示屏，设置方便智能

>  内置标准库 ，支持出厂前特定标准库定制

>  高精度输出低到0.1mV设置

>  输出电流可达500Arms以上

>  纹波噪声可小到10mV

>  高电压电流可定制

>  测试报告自动储存，可通过USB导出

>  多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。

>  标准机箱/机柜，总重10-100Kg。

产品特点

>  10.1寸电容触控显示屏，操作方便智能

>  内置标准库，支持出厂前特定标准库及波形定制

>  高精度输出,低到5mV设置

>  输出交流可达140Arms以上

>  纹波噪声可小到10mV @DC-20MHz

>  高电压电流可定制

>  测试报告自动储存，可通过USB导出

>  支持LAN,RS485等多种远程控制接口，支持鼠标、键盘操控。

>  标准机柜，总重<100Kg。

技术参数

选型指南

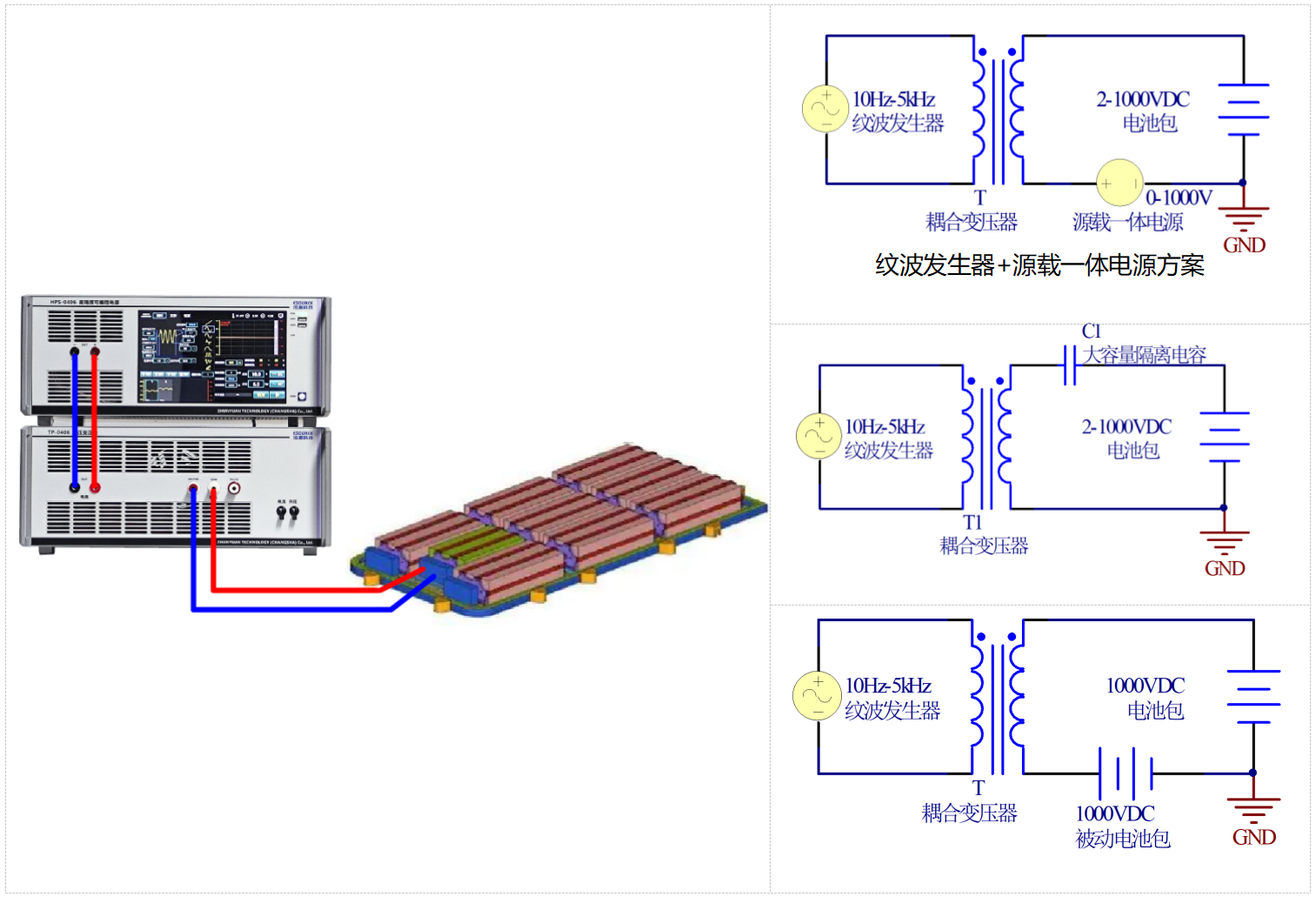

方案配置

测试附件：耦合变压器  TP-0820

产品概述

耦合变压器TP-0820是加热测试系统的重要组成部分，它将纹波信号发生器输出的10Hz-5kHz交流电流耦合到电池回路当中，从而达到提升电池温度的目的。

技术指标
