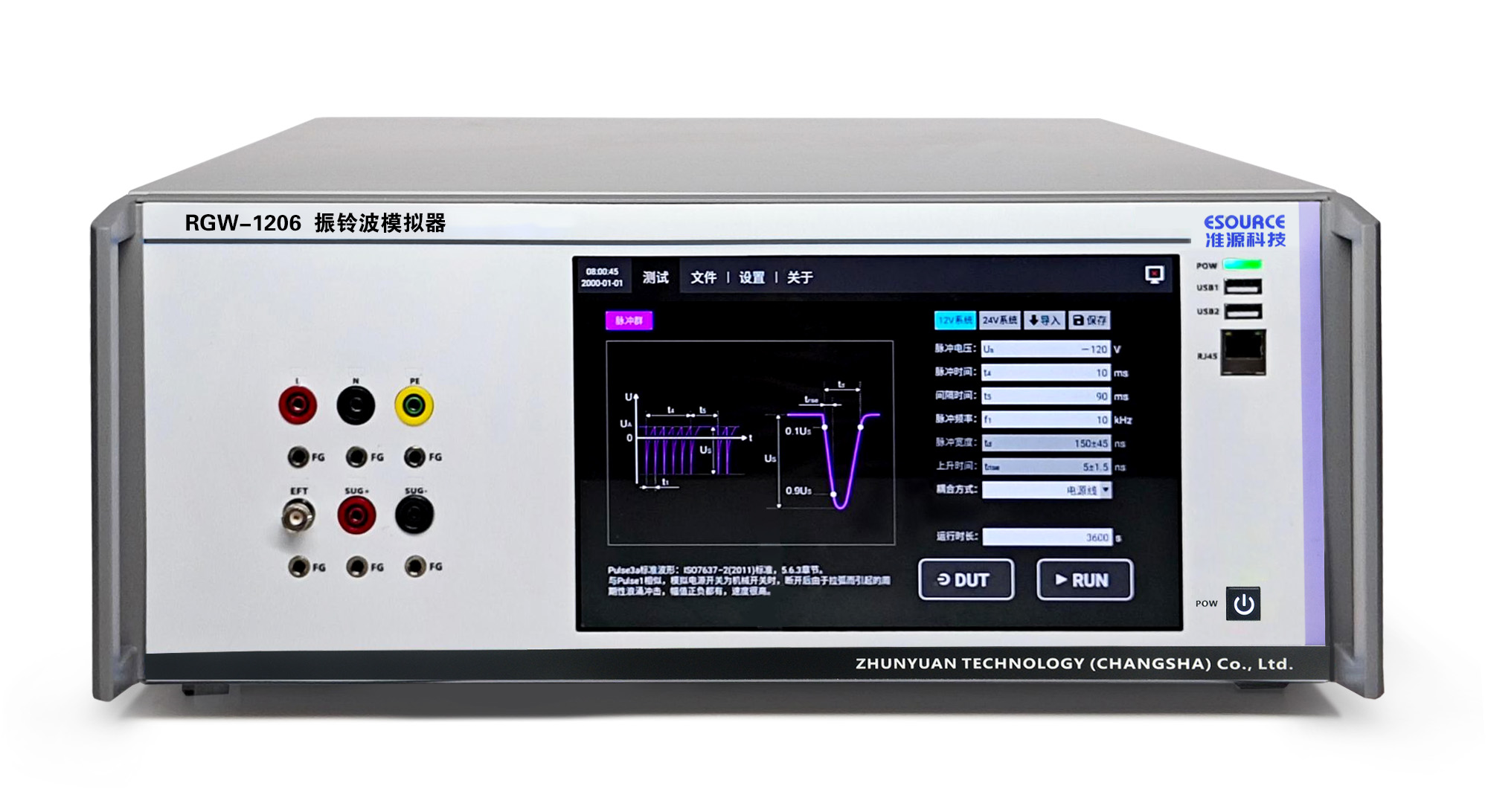

振铃波模拟器 RGW-1206
产品概述
由于电源和控制开关切换时（或雷击所引发）产生的瞬变现象，在电力线、控制线和信号线上产生振铃波干扰。为此在家用、商业用及工业用电力和电子设备的抗扰度性能评价建立一个共同准则。
振铃波模拟器RGW-1206用于评估电器产品对振铃波干扰的抵抗能力，已处于国际同等先进水平。
依据标准：IEC61000-4-12和GB/T17626.12等。
产品特点
> 10.1寸电容触控显示屏，设置方便智能
> 内置标准库 ，支持出厂前特定标准库定制
> 最高可达6.0kV脉冲输出
> 内置三相耦合去耦网络，最大电流可达16A，AC 380V 16A
> 测试报告自动储存，可通过USB导出
> 多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。
> 4U/19寸标准机箱，总重≤20Kg。
技术参数
序 号 | 指标项 | 指标值 |
1 | 输出电压（PK1） | 0.25kV–6.0kV （± 10%） |
2 | 振荡频率 | 100 kHz ± 10% |
3 | 波形前沿 | PK1处0.5us ± 30% |
4 | 电压衰减率 | 40%<(PK2)/(PK1)<110% |
5 | 40%<(PK3)/(PK2)<80% | |
6 | 40%<(PK4)/(PK3)<80% | |
7 | 短路电流波前沿 | P1处≤1us |
8 | 短路电流 | 12Ω时500A ± 10% ；30Ω时200A ± 10% |
9 | 相邻脉冲间隔时间 | 1s-999s |
10 | 脉冲次数 | 1-9999次 |
11 | 输出阻抗 | 12Ω、30Ω自动切换 |
12 | 触发方式 | 自动、手动、外触发输入 |
13 | 相位同步 | 0° - 360°,分辨率 1° ，可异步 |
14 | 耦合网络路径 | 内置L1、L2、L3、N、PE、自动切换 |
15 | 耦合网络 | AC 380V，16A Max：AC 450V |
16 | 语言 | 中文、英文切换 |
17 | 使用环境 | 温度：10℃~40℃，湿度：30%~70% |
18 | 设备供电 | AC：100~250V@50Hz/60Hz |
19 | 外形尺寸 | 4U/19"标准机箱 |
20 | 重量 | 15kg |
