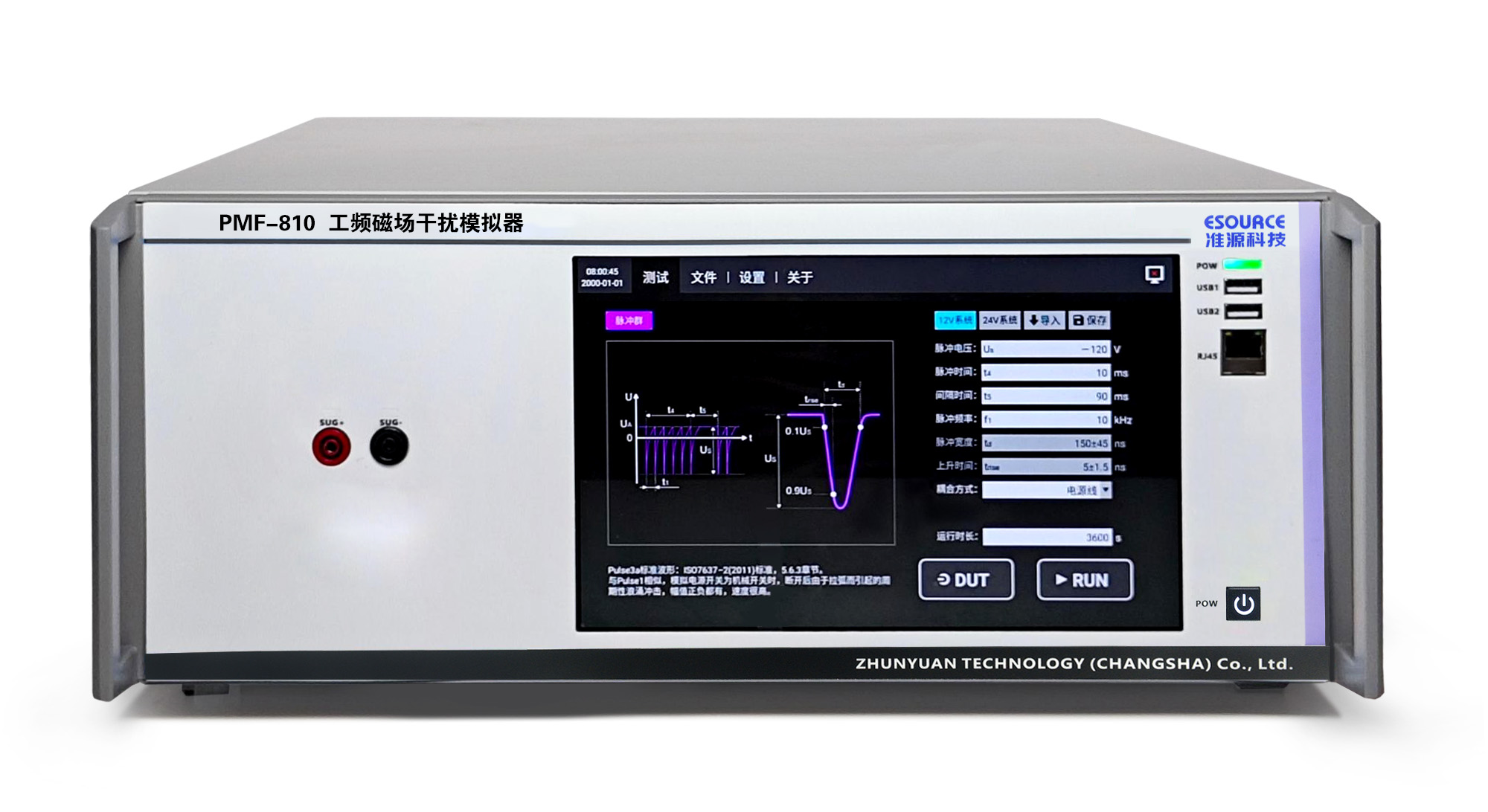

工频磁场干扰模拟器 PMF-810
产品概述
工频磁场干扰模拟器PMF-8xx系列是对电气和电子产品的工频磁场抗扰度试验的特点和要求而专门设计的高可靠性测试仪器。该仪器可以为被试设备在工频磁场的抗扰度试验中提供一个准确依据。它可以模拟住宅、商业区、工矿企业和放电厂，以及中、高变电所的磁场环境。
依据标准：IEC 61000-4-8和GB/T 17626.8等。
产品特点
> 磁场强度范围：1A/m~1000A/m
> 1A/m~100A/m不限时，100A/m~1000A/m最大支持5S
> 磁场畸变率＜3%
> 10.1寸电容触控显示屏，所有操作可在屏幕上完成
> 内置标准库 ，支持出厂前特定标准库定制。
> 满足临近法、侵入法测试
> 输出电流实时显示。
> 多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。
> 4U/19寸标准机箱，总重≤20Kg。
技术参数
序 号 | 指标项 | 指标值 |
1 | 磁场输出强度 | 1~1000A/m 分辨率：1A/m |
2 | 输出电流畸变率 | ＜3% |
3 | 输出频率 | 50Hz/60Hz |
4 | 波形间隔时间 | 1~99999S |
5 | 试验持续时间 | 100A/m以下不限时，100A/m以上1~5S |
6 | 二次开发 | 支持外部触发、远程控制 |
7 | 语言 | 中文、英文切换 |
8 | 使用环境 | 温度：10℃~40℃，湿度：30%~70% |
9 | 设备供电 | AC：100~250V@50Hz/60Hz |
10 | 外形尺寸 | 4U/19"标准机箱 |
11 | 重量 | 25kg |
单匝磁场天线 | ||
1 | 尺寸 | 1m×1m矩形 |
2 | 磁场强度 | 400A/m以下不限时，400A/m以上1~5S |
3 | 角度 | 可360°无死角测试，满足临近法、侵入法 |
4 | 尺寸（长宽高） | 1.2m×0.5m×1.5m |
5 | 重量 | 17kg |
