射频传导抗扰度测试系统 CSR-608
产品概述
射频传导抗扰度测试系统CSR-608采用一体化设计，内置信号合成器，功率计、RF功放双定向耦合器(选配)等。可输出从100kHz~300MHz的CW、AM、PM等调制或无调制的射频信号。宽输入范围的功率计可无间断检测从-85DBm~10DBm的功率信号。可选平均模式或脉冲模式以应对检测幅度调制或脉冲调制信号。各部分可单独工作，可外置功率放大器。真正一体式设计让校准速度更快，在几十秒的时间校准完全部频点。
射频传导抗扰度测试系统CSR-608用于民品的传导抗扰度测试。
依据标准：IEC61000-4-6和GB/T 17626.6等。
产品特点
> 内置标准库及标准波形 ，支持调用已编辑标准测试文件 ，提供出厂前特定标准库定制。
> 支持大电流注入(配合电流注入钳),可选电流监视探头，支持闭环测试法。
> 功率计支持脉冲检测模式便于军工领域测试。
> 信号合成器、功率计，功放支持单独使用、支持一键校准。
> 多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。
> 整段校准时间小于1分钟。
> 10.1寸电容触摸屏，输入高精度控制。
> 4U/19寸标准机箱，总重≤20Kg。
技术参数
序号 | 指标项 | 指标值 | |
信号发生器 | |||
1 | 频率范围 | 100kHz-300MHz | |
2 | 频率分辨率 | 1Hz | |
3 | 频率温度稳定度 | ±0.5ppm | |
4 | 谐波 | ≤-30dBc | |
5 | 非谐波 | ≤-50dBc | |
6 | 输出功率范围 | -100dBm~3dBm | |
7 | 幅度调制 | 调制频率：1Hz~10kHz; 调制深度：1%~99%，内调制/外调制 | |
8 | 脉冲调制 | 调制频率：1Hz~10kHz; 占空比：1%~99% | |
功率计x3 | |||
1 | 频率范围 | 100kHz-300MHz | |
2 | 输入范围 | -85dBm-+10dBm | |
3 | 精度 | ±0.5 dB | |
4 | 采样模式 | 平均、积分、脉冲 | |
5 | 输入接口 | 前面板SMA，后面板N头 | |
功放 | |||
1 | 依据标准 | IEC61000-4-6 | |
2 | 频率范围 | 100kHz-300MHz | |
3 | 输出功率 | 80W 50DB增益 | |
4 | 输出接口 | 后面板N头 | |
通用参数 | |||
1 | 接口 | LAN、USB、RS485 |
|
2 | 使用环境 | 温度 ：10~40℃ , 湿度 ：30%~70% | |
3 | 工作电源 | AC：110~250V/10A 50Hz/60Hz | |
4 | 体积重量 | 宽460mm×高180mm×深550mm 10kg | |

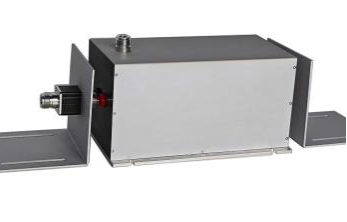

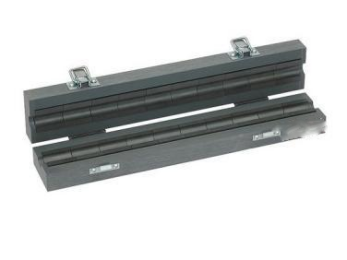

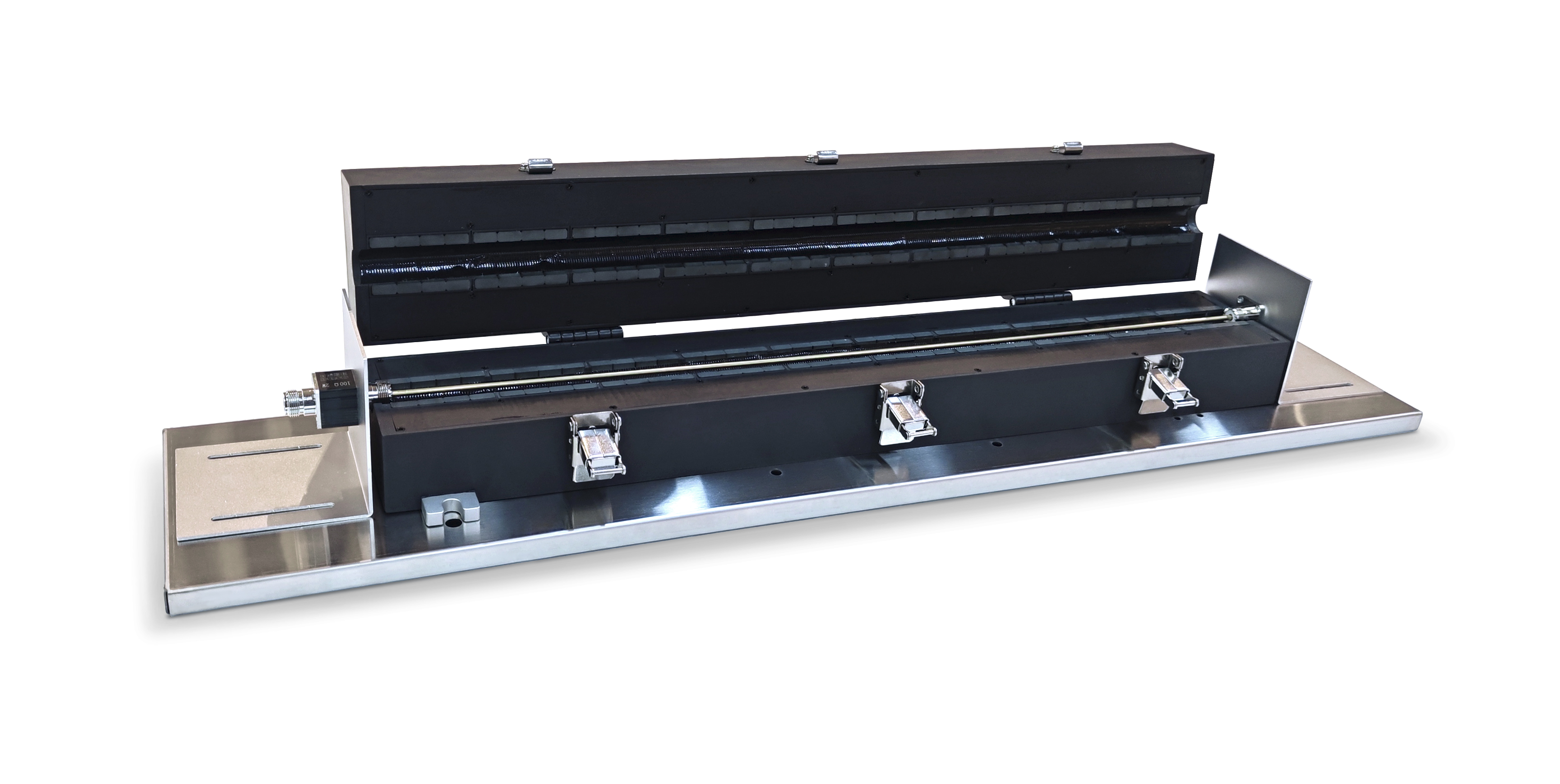

配件参数
