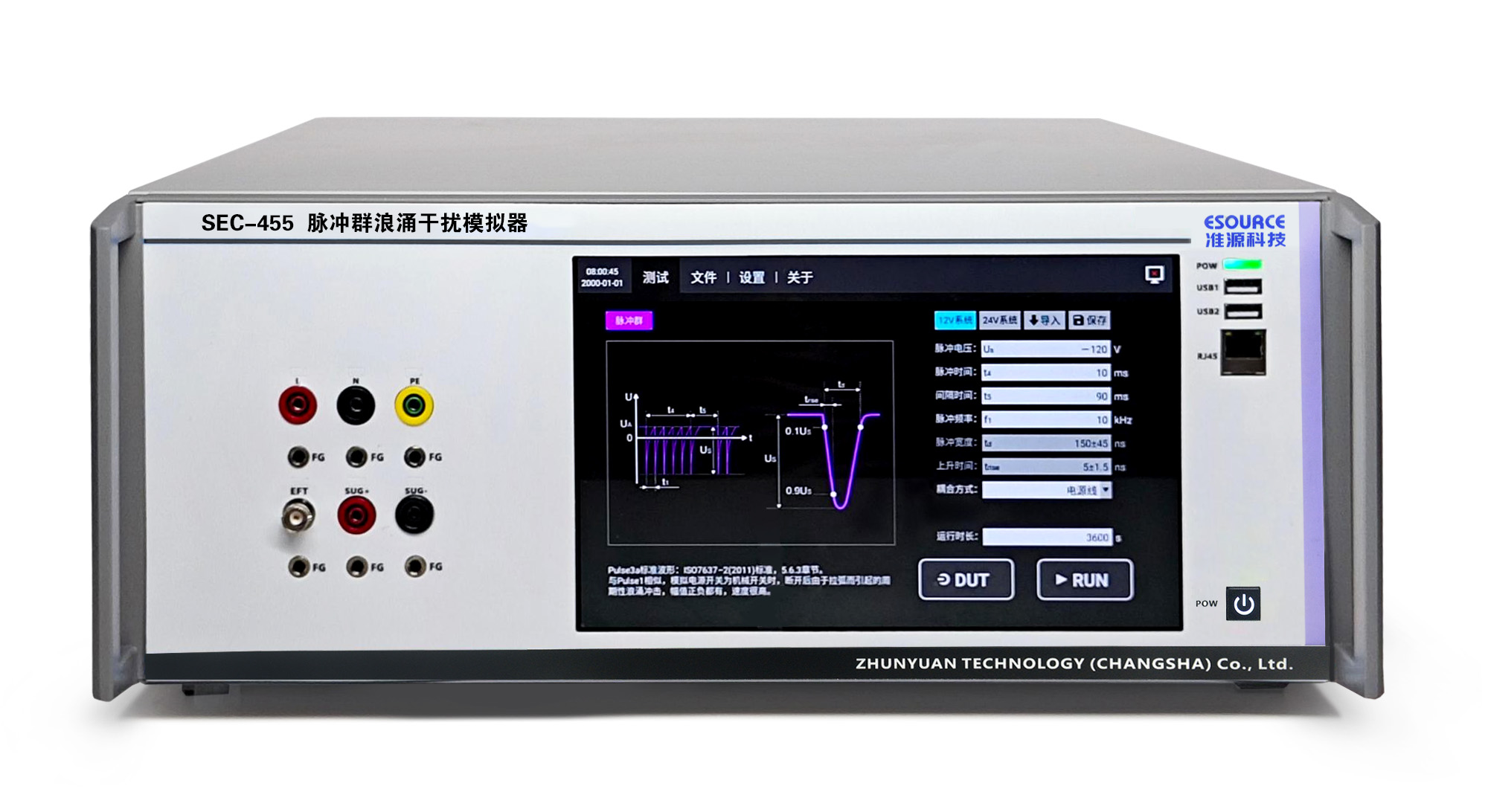

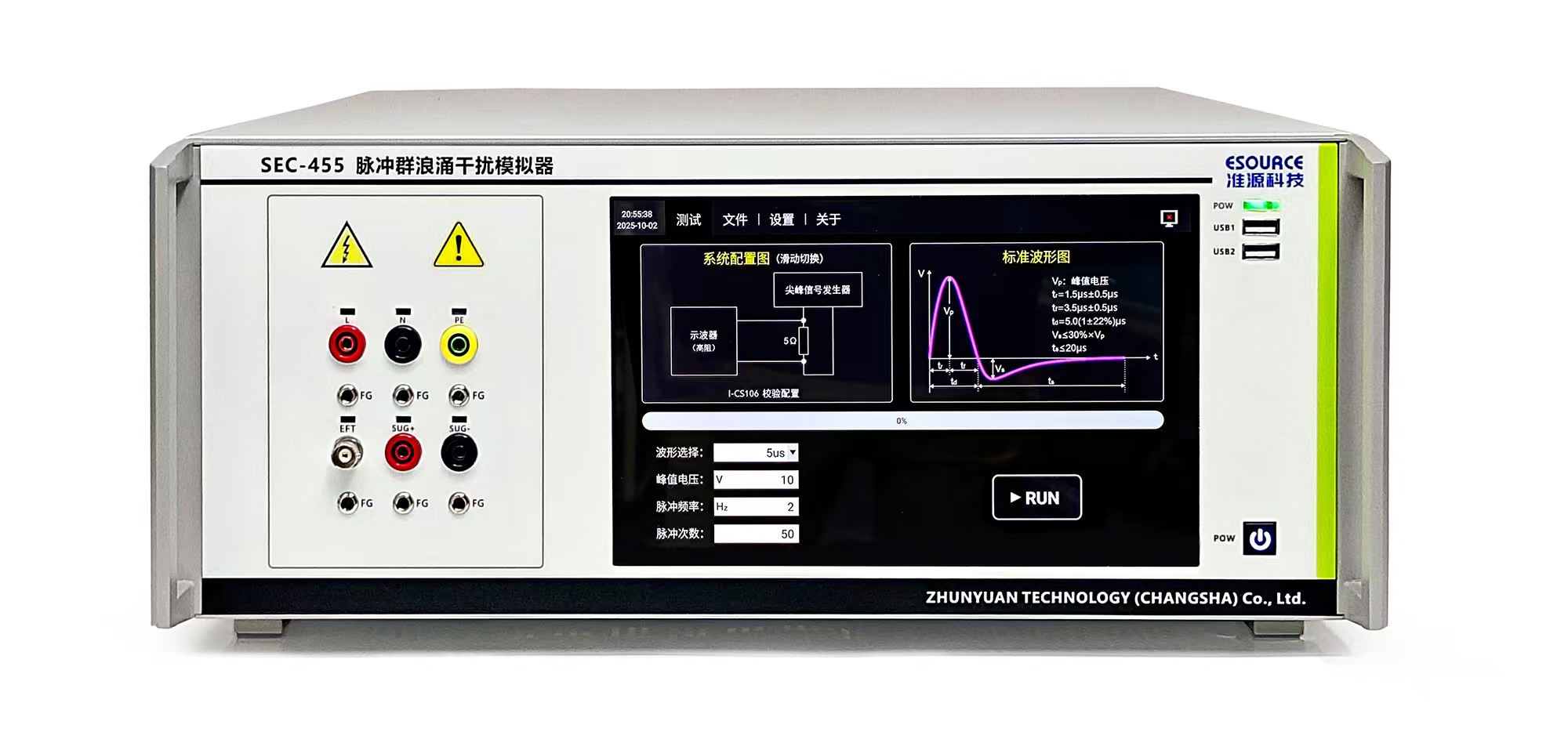

脉冲群浪涌干扰模拟器 SEC-455
产品概述
脉冲群浪涌组合式抗扰度测试设备SEC-455是一台智能型多功能组合式抗扰度(EMS)测试设备，它能够满足国际标准和产品系列标准对瞬变脉冲、浪涌抗扰度、脉冲磁场等各种测试要求，测试电压最高可达5.5kv。可定制5kv-10kv。
SEC-455是全兼容抗扰度测试方案最佳选择。满足欧盟CE认证及CCC认证对单相受试设备的抗扰度测试要求，内置全自动单相耦合去耦网络，通过自动控制的外置耦合去耦网络(最高可达400A)还可进行三相五线受试设备测试。为您提供多种测试所需附件，用来满足EMC测试等各种应用需求。
依据标准：IEC61000-4-4、IEC61000-4-5、EN61000-4-4、EN61000-4-5、GB/T17626.4、GB/T17626.5等。
产品特点
> 10.1寸安卓系统电容触控屏幕，操作简单智能
> 整机采用半导体电子开关技术，波形平光顺光平滑
> 仪器内置校准系数，可在现场随时、快速校准设备。
> 被测样品电源容量AC：0～380V/30A DC：0～200V/30A
> 可自动生成测试报告，报告模板支持编辑、选择。可通过USB直接导出至外部存储设备。
> 支持网口及RS485远程控制
技术参数
序 号 | 指标项 | 指标值 |
脉冲群发生器指标 | ||
1 | 输出电压范围 | 0.1～5KV |
2 | 步进电压 | 0.1V～2KV自由设定 |
3 | 输出电压精度 | ±5% |
4 | 输出电压极性 | 正极、负极、正负交替 |
5 | 源内阻 | 50Ω |
6 | 频率范围 | 0.1～1000KHz |
7 | 频率分辨率 | 0.1KHz |
8 | 脉冲前沿 | 5ns |
9 | 脉宽（50Ω） | 50ns |
10 | 脉宽（1KΩ） | 35～150ns |
11 | 单脉冲群脉冲个数 | 1～500个脉冲可调 |
12 | 脉冲群周期 | 0.1～60S可调 |
13 | IEC标准 | 内置，直接调出即可按照标准要求测试 |
14 | 角度注入 | 异步/同步 |
15 | 相位角 | 0～359°，分辨率为1° |
16 | 脉冲时间 | 1～99999S |
浪涌发生器指标 | ||
1 | 输出电压范围 | 0.2~5.5KV |
2 | 输出电流范围 | 0.1~2.75KA |
3 | 步进电压 | 0.1~2KV自由设定 |
4 | 输出电压精度 | ±5% |
5 | 输出电压极性 | 正极、负极、正负交替、负正交替 |
6 | 开路电压波 | 前沿：1.2us 脉冲宽度：50us |
7 | 短路电流波 | 前沿：8us 脉冲宽度：20us @2Ω |
8 | 阻抗 | 2Ω、12Ω、40Ω |
9 | 耦合方式 | 共模、差模 |
10 | 脉冲间隔时间 | 7~600S可调节（根据脉冲电压范围而定） |
11 | 注入角度 | 异步、同步 |
12 | 相位角 | 0~359°，角度分辨率为1°可调 |
13 | IEC标准 | 内置，直接调出即可按照标准要求测试 |
14 | 脉冲次数 | 1~9999次 |
15 | 触发方式 | 自动、手动、外部触发 |
通用参数 | ||
1 | 耦合去耦合网络 | 内置单相、直流 |
2 | 被测样品容量 | AC：0～380V/30A Max DC：0～200V/30A Max |
3 | 接口 | LAN、USB、RS485 |
4 | 使用环境 | 温度 ：10~40℃ , 湿度 ：30%~70% |
5 | 工作电源 | AC：110~250V/10A 50Hz/60Hz |
6 | 体积重量 | 宽460mm×高180mm×深550mm 20kg |
配件参数

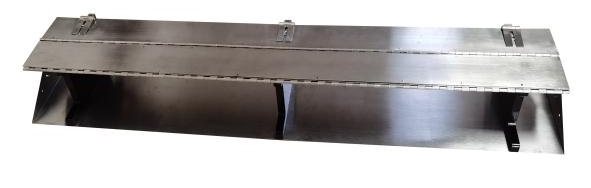

电容耦合夹 EFT-CC60 | |||
序 号 | 指标项 | 指标值 | |
1 | 绝缘性能 | ＞6kV |
|
2 | 耦合电容 | 50~200pF | |
3 | 接口 | N头 | |
4 | 长x宽x高 | 1130x220x120mm | |
