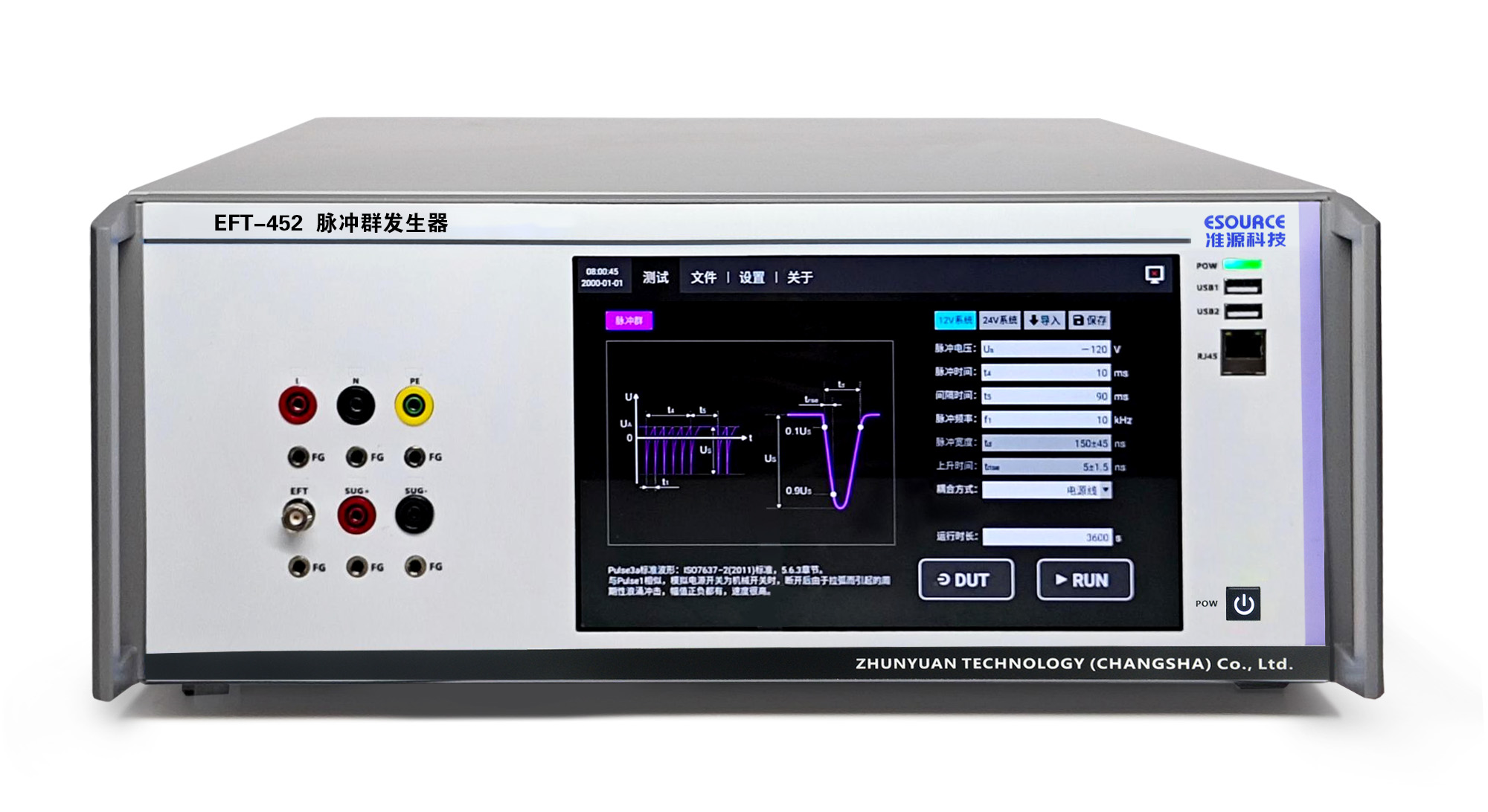

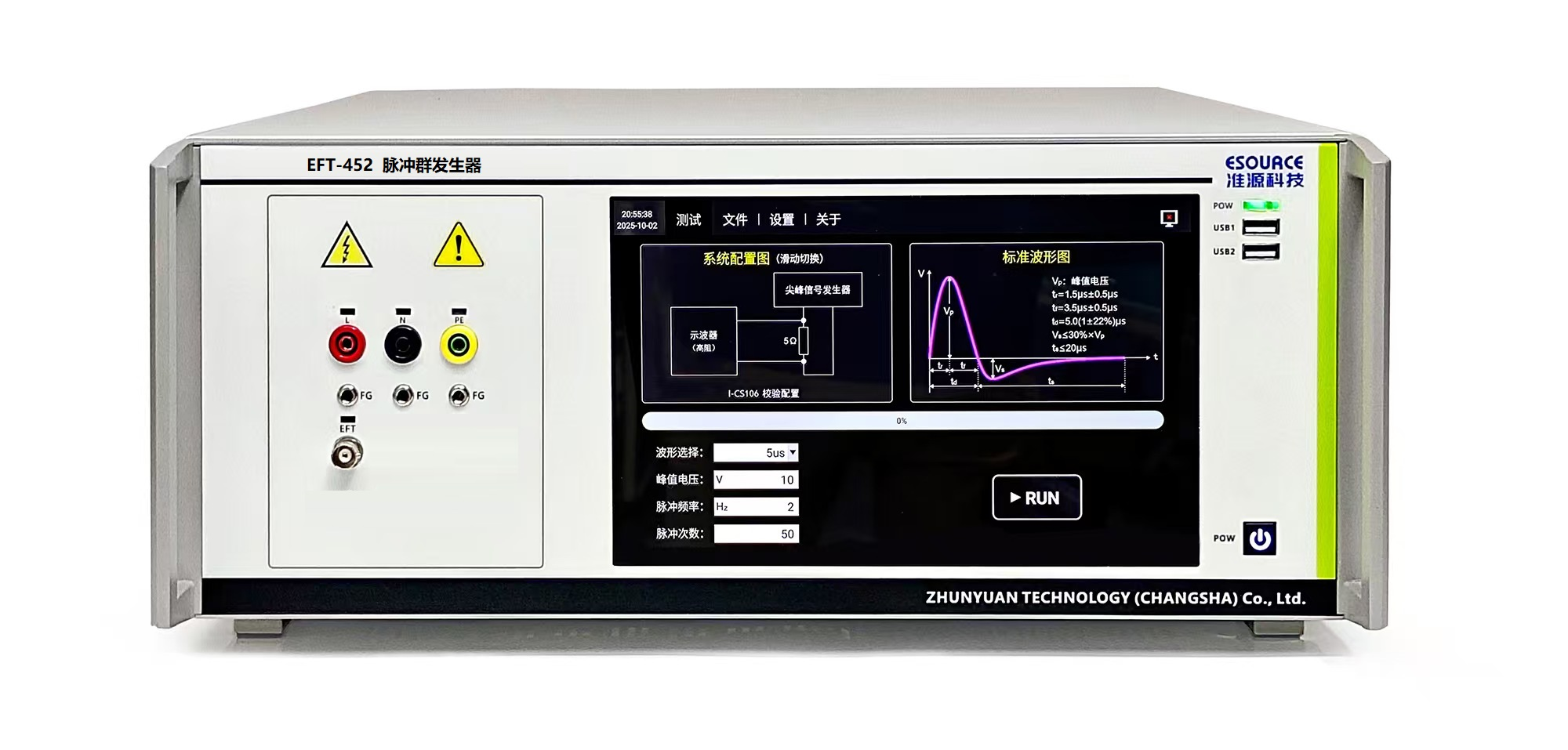

脉冲群发生器 EFT-452
产品概述
工业测量或控制设备会包含继电器或者一些机械开关设备。使用公共供电系统的通常是日光灯镇流器，或一些小功率电器。这些电器都是电感负荷的，在开关时就会产生干扰。电快速瞬变现象会引起微处理器发生故障或重置，不能进行正常操作。
智能型电快速瞬变脉冲群模拟器EFT-45X系列是按照电气、电子产品对于电快速瞬变脉冲群试验的特点和要求而专门设计的，具有用于单相或三相被测设备主机供电线路的内置耦合去耦网络，具有可靠性好、性能稳定、使用方便等特点。
依据标准：EN61000-4-4及GB/T17626.4等。
产品特点
> 10.1寸安卓系统电容触控屏幕，操作简单智能
> 整机采用半导体电子开关技术，波形平光顺光平滑
> 仪器内置校准系数，可在现场随时、快速校准设备。
> 被测样品电源容量AC：0～380V/30A DC：0～200V/30A
> 可自动生成测试报告，报告模板支持编辑、选择。可通过USB直接导出至外部存储设备。
> 支持网口及RS485远程控制
技术参数
序 号 | 指标项 | 指标值 |
1 | 输出电压范围 | 0.1～5.5KV |
2 | 步进电压 | 0.1V～2KV自由设定 |
3 | 输出电压精度 | ±5% |
4 | 输出电压极性 | 正极、负极、正负交替 |
5 | 源内阻 | 50Ω |
6 | 频率范围 | 0.1～1000KHz |
7 | 频率分辨率 | 0.1KHz |
8 | 脉冲前沿 | 5ns |
9 | 脉宽（50Ω） | 50ns |
10 | 脉宽（1KΩ） | 35～150ns |
11 | 单脉冲群脉冲个数 | 1～500个脉冲可调 |
12 | 脉冲群周期 | 0.1～60S可调 |
13 | IEC标准 | 内置，直接调出即可按照标准要求测试 |
14 | 角度注入 | 异步/同步 |
15 | 相位角 | 0～359°，分辨率为1° |
16 | 脉冲时间 | 1～99999S |
17 | 触发方式 | 自动、手动、外部触发 |
18 | 耦合去耦合网络 | 内置三相五线、兼容单相、直流 |
19 | 被测样品容量 | AC：0～380V/30A Max DC：0～200V/30A Max |
20 | 语言 | 中文、英文切换 |
21 | 设备供电 | AC：100~250V@50Hz/60Hz |
22 | 体积重量 | 宽460mm×高180mm×深550mm 8kg |
选型指南
型号 | 技术指标 | 体积/供电 |
EFT-452 | 智能型电快速瞬变脉冲群模拟器，输出电压范围 0.1～5.5KV；步进电压 0.1V～2KV自由设定 | 4U/19"标准机箱 220VAC10A |
EFT-482 | 智能型电快速瞬变脉冲群模拟器，输出电压范围 0.1～8KV；步进电压 0.1V～2KV自由设定 | 4U/19"标准机箱 220VAC10A |
EFT-CC60 | 开电容耦合夹，绝缘性能＞6kV；耦合电容50~200pF；接口 N头。 | 4U/19"标准机箱 220VAC10A |
其它规格可依据需求定制 | ||
