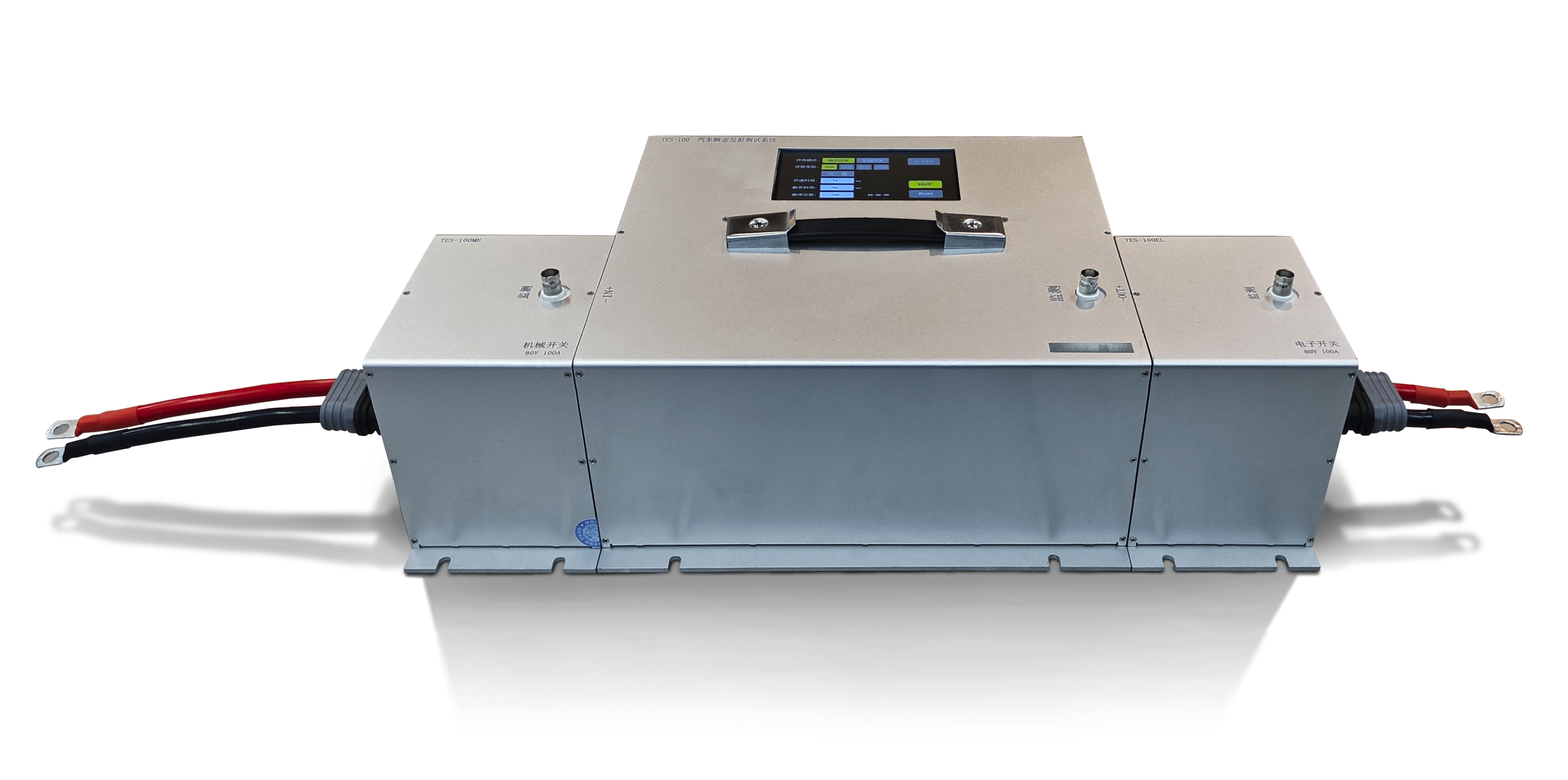

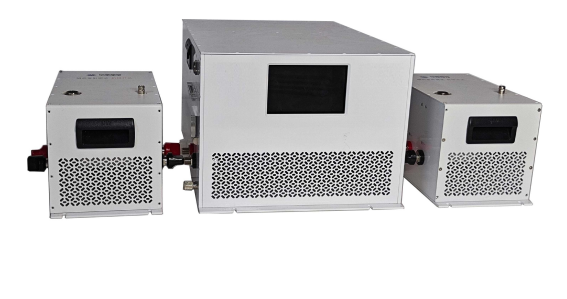

汽车瞬态骚扰测试系统 TES-50
产品概述
汽车瞬态骚扰测试系统TES-50适用于标准ISO 7637-2和GB/T 21437-2要求的瞬态传导发射试验。TES-50-MS是一个标准的汽车继电器，用于测量幅度超过500V的瞬态发射。TES-50-ES是一个半导体电子开关，用于测量幅度小于500V的瞬态发射。
依据标准：ISO 7637-2、GB/T 21437-2等。
产品特点
> 完全满足ISO 7637-2发射测试标准
> ES和MS两个开关位置可任意互换
> 测试电压可达80V DC,持续电流50A,可定制更大电流产品
> 5.1寸液晶屏示开通关断时间，具有自动、手动或者外部触发的开关特性
> RS电阻内置，自动切换
> 含温度过热报警功能
技术参数
序 号 | 指标项 | 指标值 |
1 | 工作电源 | AC110V-240 V，50Hz/60Hz 5A |
2 | 监测接口 | N型 1:1同轴端子输出 |
3 | 并联电阻 | [Rs]：EXT.，10 Ω，20 Ω，40 Ω，120 Ω |
4 | 触发方式 | 自动、单次、外部触发 |
5 | 模式选择 | 机械开关、电子开关 |
6 | 仪器接地连接方式 | <=10 mm香蕉插头线 |
7 | DUT容量 | 80 VDC 50A |
8 | 尺寸（L*W*H） | 330*320*205（不包含插座） |
9 | 工作环境 | 温度：15℃–35℃ 湿度：45%–75% |
10 | 重 量 | 约10 kg |
人工电源网络参数 | ||
1 | 频 率 | 0.1 MHz-100 MHz |
2 | 电 容 | 0.1μF |
3 | 阻 抗 | 5 μH||50 Ω，符合ISO 7637-2阻抗曲线 |
4 | 直流电阻 | <5 mΩ |
电子开关参数 TES-50-ES | ||
1 | 开通、关断时间 | 0.01~99.99 s+(10%+10 ms) |
2 | 压 降 | <2 V@25 A，typical 2.3 V@50 A |
3 | 开关时间 | 300nS+20%@load 50uH/0.6 Ω |
4 | 瞬态保护电压 | 440 V |
机械开关参数 TES-50-MS | ||
1 | 开通、关断时间 | 0.01~99.99 s+(10%+10 ms) |
2 | 最大开关电流 | 50A |
3 | 触 点 | 高纯度银，触点无抑制 |
4 | 动作时间 | 闭合：20mS 开通：10mS |
5 | 尺寸（L*W*H） | 120*215*155（不包含插座） |
6 | 重 量 | 约1.7 kg |
校准模块ATDTS –CAES(选配) | ||
1 | 输入电压 | 13.5 V |
2 | 感性负载 | 0.6Ω 、50μH |
3 | 环境温度 | 15℃~35℃ |
4 | 长×宽×高 | 500 mm×500 mm×600 mm |
5 | 重 量 | 约16kg |
