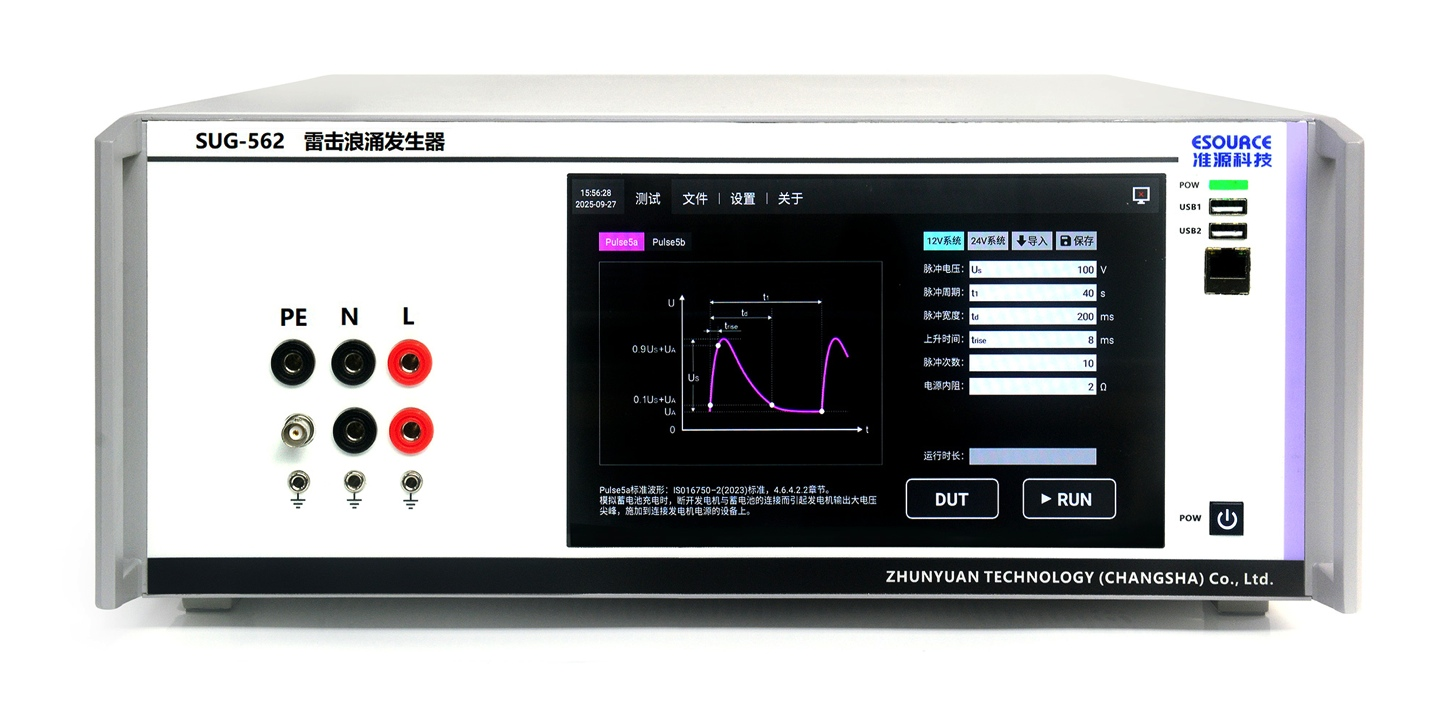

雷击浪涌发生器 SUG-562
产品概述
雷击浪涌发生器 SUG-562是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备，性能完全满足欧盟CE认证及CCC认证对单相受试设备的抗扰度测试要求，通过内置耦合去耦网络，对受试设备进行电源口的浪涌测试，通过外置网络可对通信线进行浪涌测试。
依据标准：IEC61000-4-5、EN61000-4-5及GB/T17626.5等。
产品特点
> 10.1寸安卓系统电容触控屏幕，操作简单智能
> 整机采用半导体电子开关技术，波形平光顺光平滑
> 干扰波形实时显示，并标识精准电压电流值。
> 仪器内置高压探头，内置校准系数，可在现场随时、快速校准设备。
> 被测样品电源容量AC：0～380V/30A DC：0～200V/30A
> 可自动生成测试报告，报告模板支持编辑、选择。可通过USB直接导出至外部存储设备。
> 采用最新技术，完美实现直流供电，新能源供电稳定。
> 支持网口及RS485远程控制
技术参数
序 号 | 指标项 | 指标值 |
1 | 输出电压范围 | 0.2~6KV |
2 | 输出电流范围 | 0.1~3KA |
3 | 步进电压 | 0.1~2KV自由设定 |
4 | 输出电压精度 | ±5% |
5 | 输出电压极性 | 正极、负极、正负交替、负正交替 |
6 | 开路电压波 | 前沿：1.2us 脉冲宽度：50us |
7 | 短路电流波 | 前沿：8us 脉冲宽度：20us @2Ω |
8 | 阻抗 | 2Ω、12Ω、40Ω |
9 | 耦合方式 | 共模、差模 |
10 | 脉冲间隔时间 | 7~600S可调节（根据脉冲电压范围而定） |
11 | 注入角度 | 异步、同步 |
12 | 相位角 | 0~359°，角度分辨率为1°可调 |
13 | IEC标准 | 内置，直接调出即可按照标准要求测试 |
14 | 脉冲次数 | 1~9999次 |
15 | 触发方式 | 自动、手动、外部触发 |
16 | 绝缘电阻 | 电源输入端与外壳间电阻大于10MΩ |
17 | 耐压 | 电源输入端与外壳间 AC：1500V,时长一分钟 |
18 | 耦合去耦合网络 | 内置三相五线、兼容单相、直流 |
19 | 被测样品容量 | AC：0~380V/30A Max DC：0~200V/30A Max |
20 | 语言 | 中文、英文切换 |
21 | 设备供电 | AC：100~250V@50Hz/60Hz |
22 | 体积重量 | 宽460mm×高180mm×深550mm 10kg |
选型指南
型号 | 技术指标 | 体积/供电 |
SUG-562 | 输出电压范围 0.2~6KV；输出电流范围 0.1~3KA | 4U/19"标准机箱 220VAC10A |
SUG-582 | 输出电压范围 0.2~8KV；输出电流范围 0.1~4KA | 4U/19"标准机箱 220VAC10A |
SUG-512T | 开路电压波：1.2/50uS， 短路电流波：8/20uS，输出电压：±12kV，输出电流：±600A | 4U/19"标准机箱 220VAC10A |
其它规格可依据需求定制 | ||
