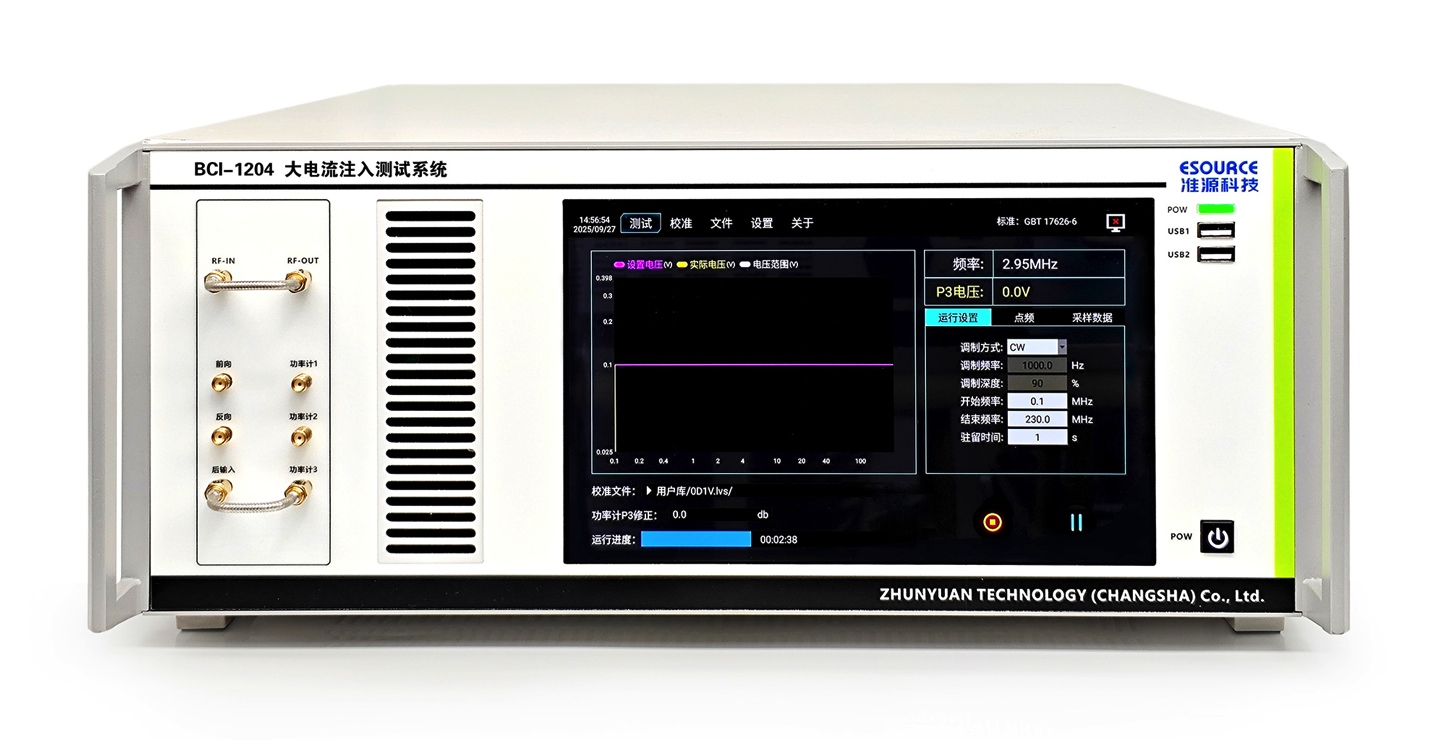

BCI大电流注入测试系统BCI-1204
产品概述
大电流注入测试系统BCI-1204采用一体化设计，内置信号合成器，三通道功率计、RF功放，双定向耦合器等。可输出从4kHz~400MHz的CW、AM、PM等调制或无调制的射频信号。宽输入范围的功率计可无间断检测从-85DBm~20DBm的功率信号。可选平均模式或脉冲模式以应对检测幅度调制或脉冲调制信号。各部分可单独工作，可外置功率放大器。真正一体式设计让校准速度更快，可在几十秒的时间校准完全部频点。
依据标准：ISO11452-4、 GB/T33014.4、 GB/T17619、 SAE J1113-4等。
产品特点
> 内置标准库及标准波形 ，支持调用已编辑标准测试文件 ，提供出厂前特定标准库定制。
> 支持大电流注入(配合电流注入钳),可选电流监视探头，支持闭环测试法。
> 功率计支持脉冲检测模式便于军工领域测试。
> 信号合成器、功率计，功放支持单独使用、支持一键校准。
> 多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。
> 整段校准时间小于1分钟。
> 10.1寸电容触摸屏，输入高精度控制。
> 4U/19寸标准机箱，总重≤20Kg。
技术参数
序 号 | 指标项 | 指标值 |
信号发生器 | ||
1 | 频率范围 | 9kHz-400MHz |
2 | 频率分辨率 | 1Hz |
3 | 频率温度稳定度 | ±0.5ppm |
4 | 谐波 | ≤-30dBc |
5 | 非谐波 | ≤-50dBc |
6 | 输出功率范围 | -100dBm~3dBm |
7 | 幅度调制 | 调制频率：1Hz~10kHz; 调制深度：1%~99%，内调制/外调制 |
8 | 脉冲调制 | 调制频率：1Hz~10kHz; 占空比：1%~99% |
功率计x3 | ||
1 | 频率范围 | 9kHz-400MHz |
2 | 输入范围 | -9dBm-+20dBm |
3 | 精度 | ±0.5 dB |
4 | 采样模式 | 平均、积分、脉冲 |
5 | 输入接口 | 前面板SMA，后面板N头 |
功放 | ||
1 | 增益范围 | 50~54DB |
2 | 频率范围 | 100kHz-400MHz |
3 | 输出功率 | 120W 51DBm/200W 53DBm |
4 | 输出接口 | 后面板N头 |
双定向耦合器 | ||
1 | 频率范围 | 100kHz-400MHz |
2 | 衰减比 | 50DB |
3 | 最大输入功率 | 300W |
通用参数 | ||
1 | 接口 | LAN、USB、RS485 |
2 | 使用环境 | 温度 ：10~40℃ , 湿度 ：30%~70% |
3 | 工作电源 | AC：110~250V/10A 50Hz/60Hz |
4 | 体积重量 | 宽460mm×高180mm×深550mm 10kg |
5 | 其它 | 可定制其它功率或配置外部功放以满足不同需求 |
BCI大电流注入测试系统配件参数
序 号 | 指标项 | 指标值 | ||
电流注入探头 BCP-410 | ||||
1 | 频率范围 | 10kHz-400MHz |
| |
2 | 最大衰减 | 10DB | ||
3 | 内径x外径x高 | 40x127x100mm | ||
4 | 最大输入功率 | 100W | ||
5 | 输出端子 | N型同轴 | ||
校准夹具 CCF-500 | ||||
1 | 频率范围 | DC-500MHz |
| |
2 | 电压驻波比 | 2：1 | ||
3 | 重 量 | 3.5KG | ||
4 | 尺 寸 | 260*170*146mm | ||
5 | 输出端子 | N型同轴 | ||
电流监测探头 BCM-410 | ||||
1 | 频率范围 | 10kHz-400MHz |
| |
2 | 最大通过电流 | 100A | ||
3 | 内径x外径x高 | 40x80x30mm | ||
衰减器 RF-6DB10 | ||||
1 | 频率范围 | DC-4GHz |
| |
2 | 增益 | 6DB | ||
3 | 最大功率 | 100W | ||
4 | 接口 | N型同轴 | ||
人工电源网络 LISN-50 | ||||
1 | 频率范围 | 10kHz-108MHz |
| |
2 | 最大工作电压 | 250VAC,100VDC | ||
3 | 最大工作电流 | 50A | ||
4 | 等效电路 | （5µH+1Ω）//50Ω | ||
5 | 输出接口 | 6mm香蕉座 | ||
选型指南
型号 | 技术指标 | 体积/供电 |
BCI-1204 | BCI大电流注入测试系统，内置信号合成器，三通道功率计、RF功放双定向耦合器，频率范围：100kHz-400MHz；输出功率，120W 50DB | 4U/19"标准机箱 220VAC10A |
BCI-2004 | BCI大电流注入测试系统，内置信号合成器，三通道功率计、RF功放双定向耦合器，频率范围：100kHz-400MHz；输出功率，200W 50DB | 4U/19"标准机箱 220VAC10A |
其它规格可依据需求定制 | ||
