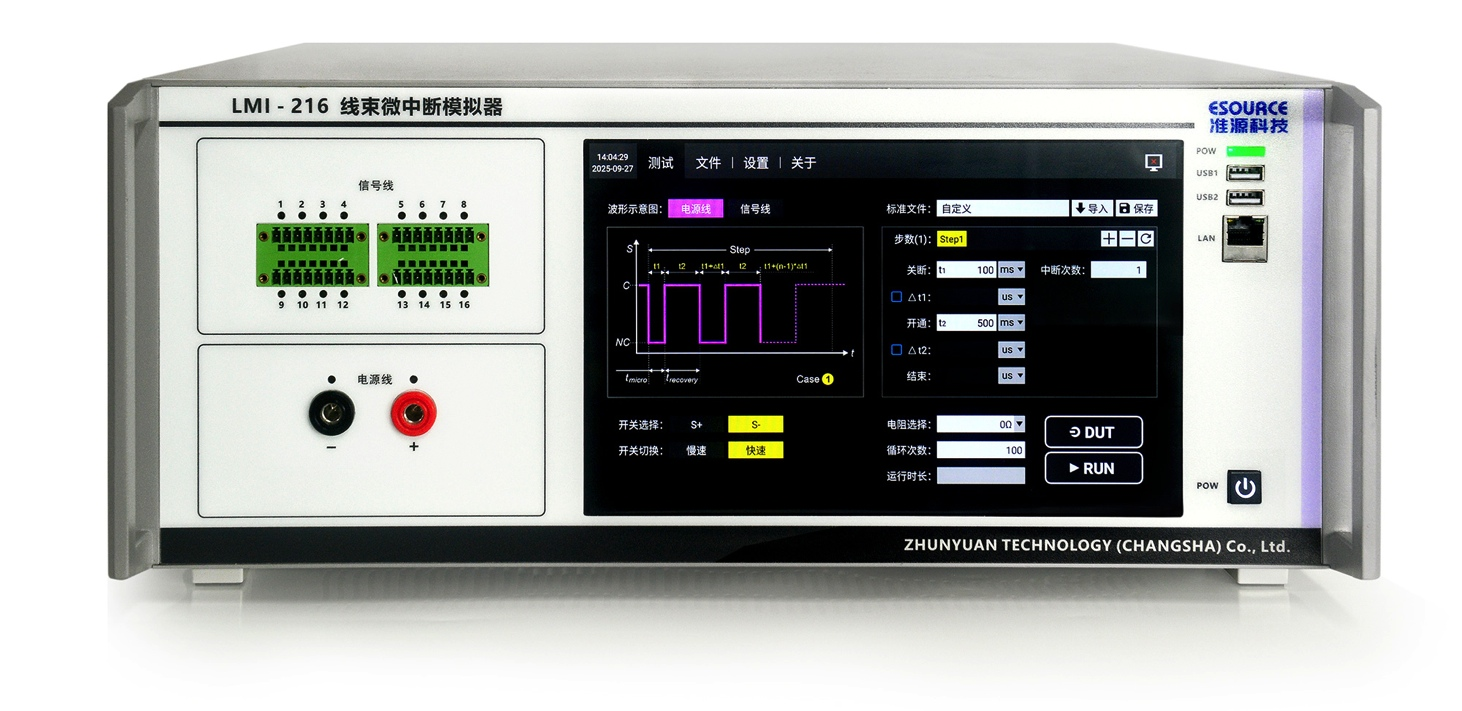

线束微中断模拟器 LMI-216
产品概述
线束微中断模拟器 LMI-216基于ISO16750-2(2023) ，可满足 VW80000、 LV124 标准中 E-10、E-13 的条款 ，200ns 的波形上升下降时间，满足GMW3172 9.2.18 和 9.2.19 的测试需求。支持大众和奥迪最新的电压变化率测试的需求。支持方波占空比测试，可任意设置方波占空比。电源线支持正、负极中断。信号线支持单路多路同时试验 ，最大16路 ，通道可切换。
依据标准：ISO16750-2(2023) 、VW80000、 LV124、GMW3172等。
产品特点
> 内置标准库及标准波形 ，支持调用已编辑标准测试文件 ，提供出厂前特定标准库定制。
> 电源线微中断测试电流最大50/100/150A 可定制。
> 19 寸 4U 机箱单品，总重≤10Kg。
> 全触摸屏 ，输入高精度控制 ，智能防误触 ， 自动告警。
> 中断开关S+、 S-内置。
> 波形光滑，无毛刺。
> 多种电压变化率、低内阻、 中断参数可编程。
> 设备可支持单独使用、支持一键校准。
> 多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。
ISO16750-2 | VW 80000-E10/E13 | GMW3172-9.2.18 |
LV148-E09 | LV124-E10/E13 | Audi LAH.4H0.900.C-2014 2.6.23 |
技术指标
序号 | 指标项 | 指标值 |
电源线微中断参数 | ||
1 | S2 泄放电阻 | 开路、0Ω、0.1Ω、1Ω、100Ω |
2 | 内阻 | < 50mΩ |
3 | 最大电压、电流 | 80V、50/100/150A 可定制 |
4 | 上升下降沿时间 | < 200ns |
5 | 波形畸变率 | < 5% |
6 | 电压变化率 | > 100V/µS、 ≥20V/µS |
7 | 开通/中断时间 | 1 µS~16S |
8 | 中断时间步进 | 支持 |
9 | 峰值电流范围 | (50A型号)持续电流 100A ，维持时间 200ms ，500A 可持续 1ms |
信号线微中断参数 | ||
1 | 内阻 | ≤50mΩ |
2 | 最大电压、电流 | 40V、2A |
3 | 上升下降沿时间 | < 200ns |
4 | 波形畸变率 | < 5% |
5 | 开通/中断时间 | 1 µs~16s |
6 | 中断数据编程 | 支持 |
7 | 峰值电流范围 | 最大 3A 持续 200ms |
通用参数 | ||
1 | 校准附件 | 信号线标配 1Ω 、1000Ω，电源线标配1Ω 、100Ω |
2 | 接口 | LAN、USB、RS485 |
3 | 使用环境 | 温度 ：10~40℃ , 湿度 ：30%~70% |
4 | 工作电源 | AC：110~250V 50Hz/60Hz |
5 | 体积重量 | 宽460mm×高180mm×深550mm 8kg |
选型指南
型号 | 技术指标 | 体积/供电 |
LMI-216 | 线束微中断模拟器,:S2 泄放电阻，开路、0Ω、0.1Ω、1Ω、100Ω；内阻< 50mΩ；最大电压、电流，80V、50A | 4U/19"标准机箱 220VAC10A |
LMI-216-100 | 线束微中断模拟器,:S2 泄放电阻，开路、0Ω、0.1Ω、1Ω、100Ω；内阻< 50mΩ；最大电压、电流，80V、100A | 4U/19"标准机箱 220VAC10A |
LMI-216-150 | 线束微中断模拟器,:S2 泄放电阻，开路、0Ω、0.1Ω、1Ω、100Ω；内阻< 50mΩ；最大电压、电流，80V、150A | 4U/19"标准机箱 220VAC10A |
其它规格可依据需求定制 | ||
