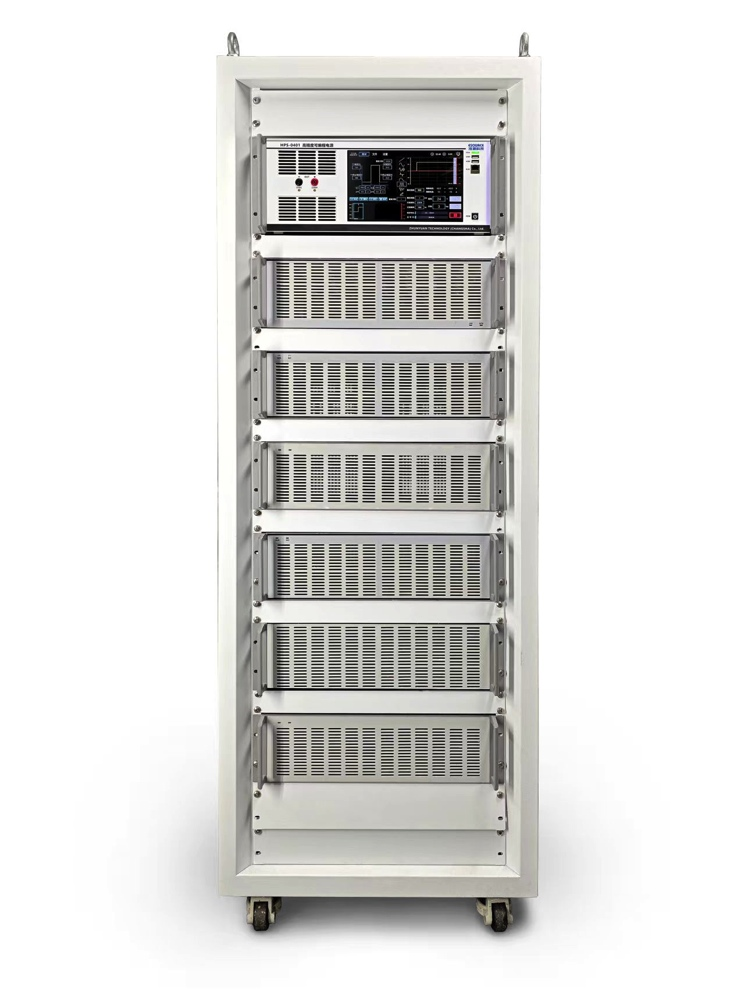

汽车高压电性能测试系统EVP系列
产品概述
汽车高压电性能测试系统适用于电压等级DC 60V ~ 1500V范围内的新能源汽车高压部件测试。可通过一系列电气特性测试来验证高压电池系统（HV battery system）、DC/DC高低压转换器（DC/DC Converter HV/LV）、车载充电器（On-board charger）、空调压缩机（Air conditioning compressor）等高压部件的电气参数和安全性。
汽车高压电性能测试系统EVP-1530支持DC 0V ~ 1500V电压输出，电压斜率高达500V/ms, 可完成ISO 21498-2-2021的测试项目, 同时也能够满足LV123和VW80300_2021相关测试要求, 系统扩展性强。可依据要求定制更高电压与电流的产品。
依据标准：ISO 21498-2-2021、LV123、VW80300_2021等。
产品特点
> 电压斜率大于250V/ms
> 满足最新ISO 21498-2:2021,VW80300:2021-02标准测试项目
> 可模拟新能源汽车高压部件在实际应用场景中各类复杂的电气环境
> 测试编程功能
> 支持DC 0V~ 1500V电压输出, 可任意编辑波形输出, 双向回馈式电源
> 系统可扩展性强, 电源可扩展并机, 使输出电流实现60A,120A,240A……
设备组成
序 号 | 名 称 | 型 号 | 概 述 |
1 | 高压电性能测试源 | EVP-1530 | 输出电压：0~1500vdc；电流：100A; 功率：30Kw(可扩展) |
2 | 高压人工网络 | AN-150V10 | 阻抗：0mΩ，2*10mΩ，2*25mΩ，2*50mΩ，2*100mΩ； 内置电容≥10mF； 最高输入电压: 1500Vdc； 最大电流: 100A； 适用于ISO21498-2、MBN_11123和VW80300标准 |
3 | 高压测试装置 | EVT-150V10 | 阻抗: 50mΩ，100mΩ，200mΩ； 电容10mF; 最高输入电压: 1500vdc; 电流: 100A; 适用于VW800300标准; |
4 | 纹波信号发生器 | HPS-0405R | 输出频率：10HZ~300KHZ; 最高电压：80Vrms 最大电流：50Arms |
5 | 耦合变压器 | TP-1030 | 输出频率：10HZ~300KHZ; 最大电流：100A; |
6 | 高压抛负载模拟器 | EVL-20 | 脉冲幅值：20V~200V; DUT电压：1000Vdc DUT电流：100A; VW80300-2021 : EHV-10-l/EHV-10-2 |
7 | 高压脉冲发生器 | EVP-20 | 脉冲幅值：20V~200V; DUT电压：1000Vdc DUT电流：100A; VW80300-2021 : EHV-16 |
8 | 汽车抗扰度测试软件 | Auto Test | 汽车抗扰度测试软件 |
9 | 示波器 | TDS-32 | 带宽300MHZ, 采样率1Gsa/S, 2个模拟通道 |
10 | 差分电压探头 | THP-0200 | 衰减：50X/500X, 带宽：200MHZ; 最高电压1500Vdc; |
11 | 电流探头 | PT-230 | DC~200 KHZ, 0.5~300A(1000Ap-p) |
满足测试标准：ISO21498-2
测试要求 | 测试类型 | 符合情况 | 所需设备 |
6.2 电压在工作范围内变化 | 抗扰度 | 完全满足 | 1. 示波器 2. 电流探头 3. 汽车抗扰度测试软件 4. 高压差分电压探头 5. 高压人工网络 6. 纹波信号发生器 7. 电动车高压电性能综测仪 8. 耦合变压器 |
6.3 产生的电压斜率 | 发射 | 完全满足 | |
6.4 电压斜率抗扰度 | 抗扰度- 电压变化 | 完全满足 | |
6.5 产生的电压纹波 | 发射 | 完全满足 | |
6.6 电压纹波抗扰度 | 抗扰度 | 完全满足 | |
6.7过压 | 抗扰度 | 完全满足 | |
6.8 欠压 | 抗扰度 | 完全满足 | |
6.9 电压偏移 | 抗扰度 | 完全满足 | |
6.10产生的抛负载 | 发射 | 完全满足 | |
6.11抛负载电压抗扰度 | 抗扰度- 电压变化 | 完全满足 |
满足测试标准：LV123
测试要求 | 测试类型 | 符合情况 | 所需设备 |
10.4.1无限制运行能力范围 | 抗扰度- 电压变化 | 完全满足 | 1. 示波器 2. 电流探头 3. 汽车抗扰度测试软件 4. 高压差分电压探头 5. 高压人工网络 6. 纹波信号发生器 7. 电动车高压电性能综测仪 8. 耦合变压器 |
10.4.2 上限操作能力范围 | 抗扰度 | 完全满足 | |
10.4.3 下限操作能力范围 | 抗扰度 | 完全满足 | |
10.4.4极限操作能力范围 | 抗扰度- 电压变化 | 完全满足 | |
10.4.5动态电压 | 抗扰度 | 完全满足 | |
10.4.6 电压纹波发射 | 抗扰度 | 完全满足 | |
10.4.7过压 | 抗扰度 | 完全满足 | |
10.4.8欠压 | 抗扰度 | 完全满足 | |
10.4.9 抛负载 | 抗扰度- 电压变化 | 完全满足 | |
10.4.10 电压偏移 | 抗扰度 | 完全满足 | |
10.4.11低压和高压系统之间的相互作用 | 功能测试 | 仅供电 |
满足测试标准：VW80300-2021
测试要求 | 测试类型 | 符合情况 | 所需设备 |
EHV-01电压在工作范围内变化 | 抗扰度 | 完全满足 | 1. 示波器 2. 电流探头 3. 汽车抗扰度测试软件 4. 高压差分电压探头 5. 高压测试装置 6. 纹波信号发生器 7. 电动车高压电性能综测仪 8. 耦合变压器 9. 电动汽车抛负载模拟器 10. 电动汽车高压脉冲干扰发生器 |
EHV-02在过压范围内运行 | 抗扰度 | 完全满足 | |
EHV-03 在欠压范围内运行 | 抗扰度 | 完全满足 | |
EHV-04预充电 | 功能测试 | 不满足 | |
EHvmm05产生的高压电压 | 发射 | 完全满足 | |
EHV-06 系统高压电压波动 | 抗扰度 | 完全满足 | |
EHV-07储能装置高压电压动态 | 电池测试 | 不满足 | |
EHV-08产生的高压电压纹波 | 发射 | 完全满足 | |
EHV-09 系统高压电压纹波 | 抗扰度-直流叠加纹波 | 完全满足 | |
EHV-10抛负载 | 抗扰度 | 完全满足 | |
EHV-11 高压电压偏移 | 抗扰度 | 完全满足 | |
EHV-12高压过流 | 电流变化 | 仅供电 | |
EHV-13 高压使用寿命 | 周期测试 | 仅供电 | |
EHV-14 高压部件开关耐久性测 试 | 周期测试 | 仅供电 | |
EHV | 功能测试 | 仅供电 | |
EHV-16 高压脉冲 | 抗扰度 | 完全满足 |
