准源科技BCI大电流注入法测试系统
产品概述：
准源科技，可依据客户预算、被试品、技术要求等，提供全套高性能电磁兼容测试系统的完整方案。
本解决方案针对汽车电子产品的射频抗扰度测试制定，测试方法为大电流注入测试法（BCI）。
本解决方案符合ISO11452-4、 GB/T33014.4、 GB/T17619、 SAE J1113-4 等标准要求。
系统配置：
型号 | 产品名称/参数 | 数量 |
CSR-1240-BCI | 射频传导抗扰度测试系统，内置信号合成器，三通道功率计、RF功放双定向耦合器，频率范围：100kHz-400MHz；输出功率，100W 50DB；最大输入功率，300W；测试电平>300mA | 1 |
BCP-410 | 注入探头，频率范围，10kHz-400MHz ；最大衰减10DB；内径x外径x高，40x127x60mm；最大输入功率，100W；输出端子，N型同轴。 | 1 |
CCF-500 | 校准夹具 ，频率范围，DC-500MHz；电压驻波比 2：1 ；输出端子，N型同轴。 | 1 |
BCM-410 | 电流监测探头，频率范围 10kHz-400MHz； 最大通过电流 100A；内径x外径x高，40x80x20mm。 | 1 |
RF-6DB10 | 衰减器 ，频率范围 DC-4GHz；增益 6DB ；最大功率100W；接口，N型同轴 。 | 1 |
LISN-50 | 人工电源网络，频率范围 10kHz-108MHz；最大工作电压 250VAC,100VDC；最大工作电流，50A ；等效电路，（5µH+1Ω）//50Ω；输出接口，6mm香蕉座。 | 2 |
TD-BCI19 | 19"机架 | 1 |
TD-COMP20 | 控制平台（计算机） | 1 |
SR743 | 屏蔽室（含接地平面、测试桌、适配器、电缆套件） | 1 |
DS-EMC2.0 | 测试软件 | 1 |
主要技术指标：
> 大电流注入法测试：
依据标准ISO11452-4，测试电平300mA，频率范围100kHz-400MHz。
系统功能和测试配置
测试在屏蔽室里进行，信号源输出的信号经过功率放大器输出到注入探头，产生符合特定要求的测试电平。
被测物按照标准测试布置要求进行放置，检验被测物在特定电平下是否敏感。

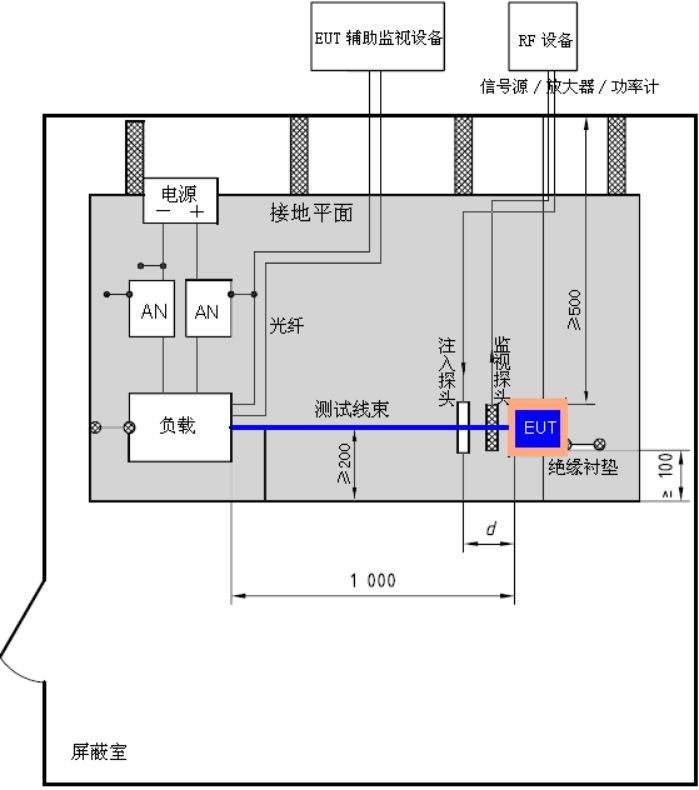

BCI测试布置俯视图
