冲击电流模块是用于限制或生成特定电流波形的电子模块，主要应用于防雷保护、电源系统及工业控制等领域。（本产品应用于 DUT 容量小于等于 100V/40A 的产品:长宽高分别为:74mm、67mm、27mm;重量:200g(约);）

操作说明

设备安装：

将设备从产品包装箱中取出，安装到可编程电源的前面板输出口上;

用随机配置的 USB 连接线连接到 1A 以上的 USB 充电口上，对模块进行供电;

用单头夹子线一端接被试品，一端接本冲击电流模块的输出端口;

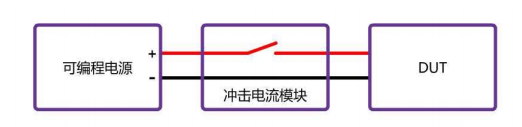

功能原理图

本模块内置一个开通速度为 100ns 左右的电子开关，由设置的同轴接口输出信号控制，输出口连接被测品，可输出高速通断信号，最高可承受100V 电压，最大电流达 40A。

设备界面功能简介：

相关界面如下:

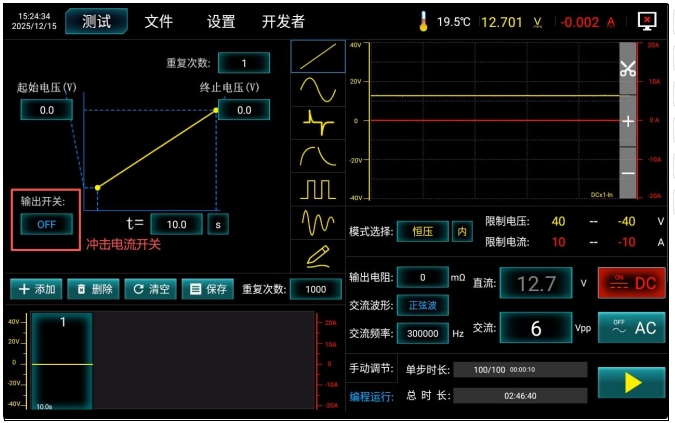

主要功能依赖于线性波里面的输出开关控制，如上图中红框所示，冲击电流开关是串联到可编程电源输出口的正极到被试品的正极中。

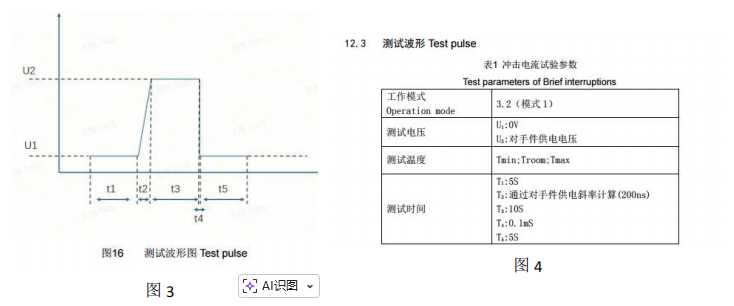

测试举例：

可编程电源设置:

1. 线性波:0V~14V，时间 5S(T1)，重复1次，输出开关 OFF。

2.线性波:14V~14V，时间 10S(T3)，重复 1次，输出开关 ON。

3.线性波:14V~0V，时间 100uS(T4)，重复1次，输出开关 ON。

4.线性波: 0V~0V，时间 5S(T5)，重复1次，输出开关 ON。

5.总重复次数 1000 次。

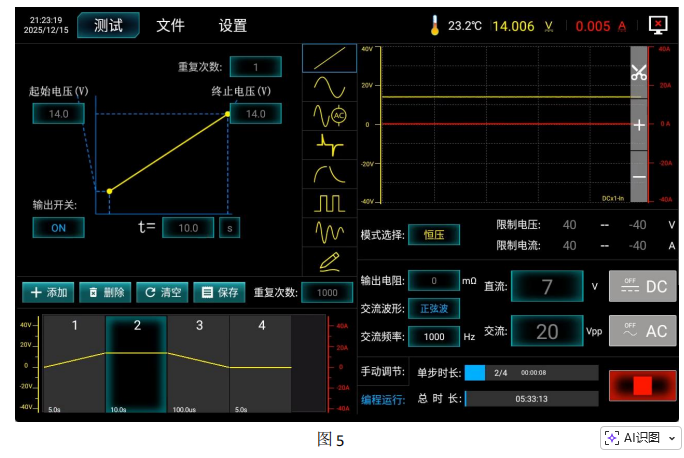

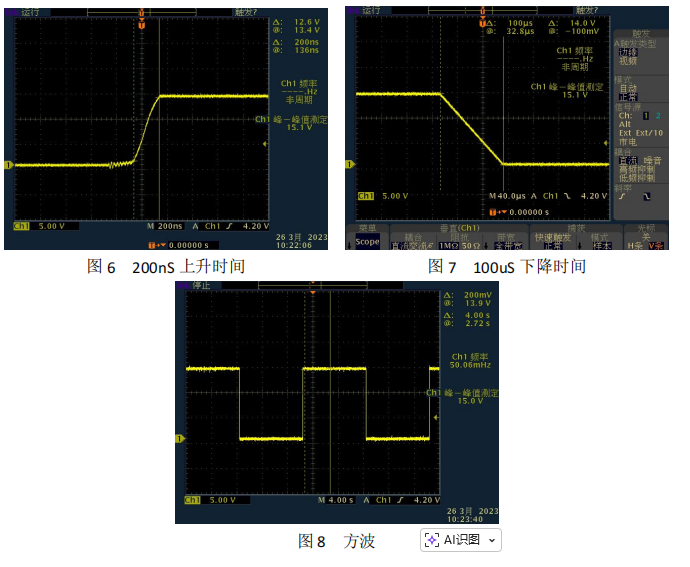

输出波形实测
