接地偏移模拟器GOS-0205L
产品概述
准源科技研发的接地偏移模拟器GOS系列专为ISO16750-2标准中接地参考和供电偏移测试而设计。此设备用于验证存在两个或多个电源路径时，组件的可靠运行（不一定与DUT的冗余电源供电相同），例如一个部件可以具有在不同电路上输出的电源接地和信号接地，适用于12V和24V电气系统所有类型的道路车辆上的相关测试。
产品特点
l> 符合标准：ISO16750-2（2023）、GB/T28046-2（2021）。
l> 内置2个程控电源，0～2V可调，电流50/100/150A，可定制。
l> 隔离电压500VDC。
l> 19寸4U机箱单品，总重≤15Kg。
l> 全触摸屏，输入高精度控制，智能防误触，自动告警。
l> 支持屏界面打开测试报告，可设定任意模板。
l> 支持USB、RS485、RJ-45接口。
l> 提供上位机直接储存、U盘外部储存、设备内部储存等方式。
技术参数
序 号 | 指标项 | 指标值 |
1 | 型号 | GOS-0205L |
2 | 输出 | 0～2V可调 |
3 | 输出电流 | 0~50A |
4 | 隔离电压 | 500VDC |
5 | 显示 | 10.1寸触摸屏 |
6 | 供电电源 | 单相220V |
7 | 体积 | 4U标准机柜 |
8 | 重量 | 小于15KG |
其他
US 12/24V系统的电源电压（V）
U1、U2 DUT的电源线
GND1、GND2 DUT的地线
Uoffset1 电源线上的偏移电压（V）
Uoffset2 地线上的偏移电压（V）
1 DUT
2 车辆中的附加部件
另注：
① 电源偏置电压分别应用于DUT的所有电源引脚。
② GND偏移电压被分别施加到DUT的每个GND引脚。如果GND引脚在DUT内直接相互连接，则GND偏移电压同时施加到这些GND引脚（例如，对于只有两个内部连接在一起的接地连接的DUT，Uoffset2的±1 V变化不相关）。
Test | Test case | vS | voffset1 | voffset2 |
1 | 1V GND Offset and no US offset | UB+(UA-UB)/2 | 0 V | 1 V |
2 | 1V GND Offset and 1V US offset | UB+(UA-UB)/2 | 1 V | 1 V |
3 | 1V GND Offset -1V US offset | UB+(UA-UB)/2 | -1 V | 1 V |
4 | -1V GND Offset and no US offset | UB+(UA-UB)/2 | 0 V | -1 V |
5 | -1V GND Offset and 1V US offset | UB+(UA-UB)/2 | 1 V | -1 V |
6 | -1V GND Offset and -1V US offset | UB+(UA-UB)/2 | -1 V | -1 V |
7 | No GND Offset and 1V US offset | UB+(UA-UB)/2 | 1 V | 0 V |
8 | No GND Offset and -1V US offset | UB+(UA-UB)/2 | -1 V | 0 V |

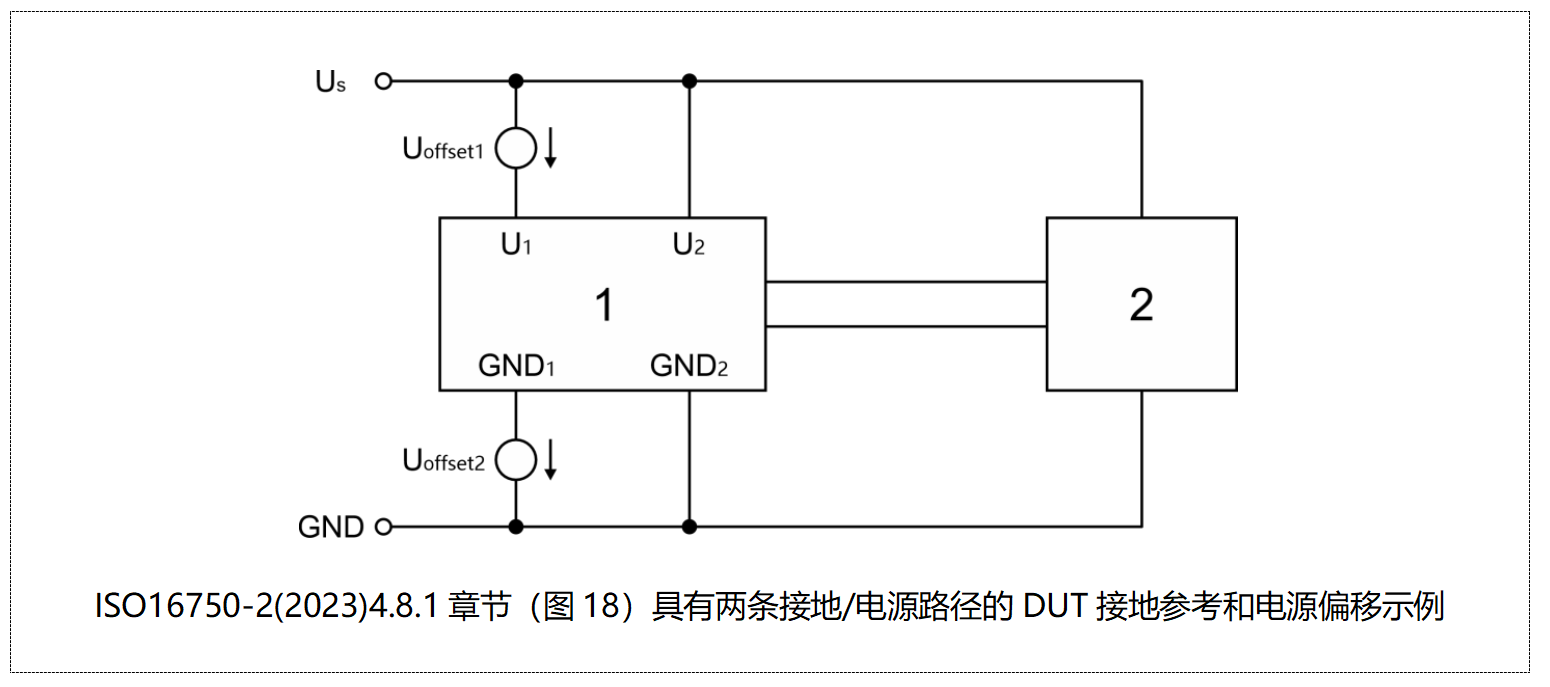

ISO16750-2(2023)4.8.2章节（表17）一个电源和一个GND引脚的测试变化列表（1.0±0.1V）
选型指南
型号 | 技术指标 | 体积/供电 |
GOS-0205L | ±2V 50A 隔离电压500VDC | 4U/19"标准机箱 220VAC10A |
GOS-0210L | ±2V 100A 隔离电压500VDC | 4U/19"标准机箱 220VAC10A |
GOS-0215L | ±2V 150A 隔离电压500VDC | 4U/19"标准机箱 220VAC10A |
其它规格可依据需求定制 | ||
