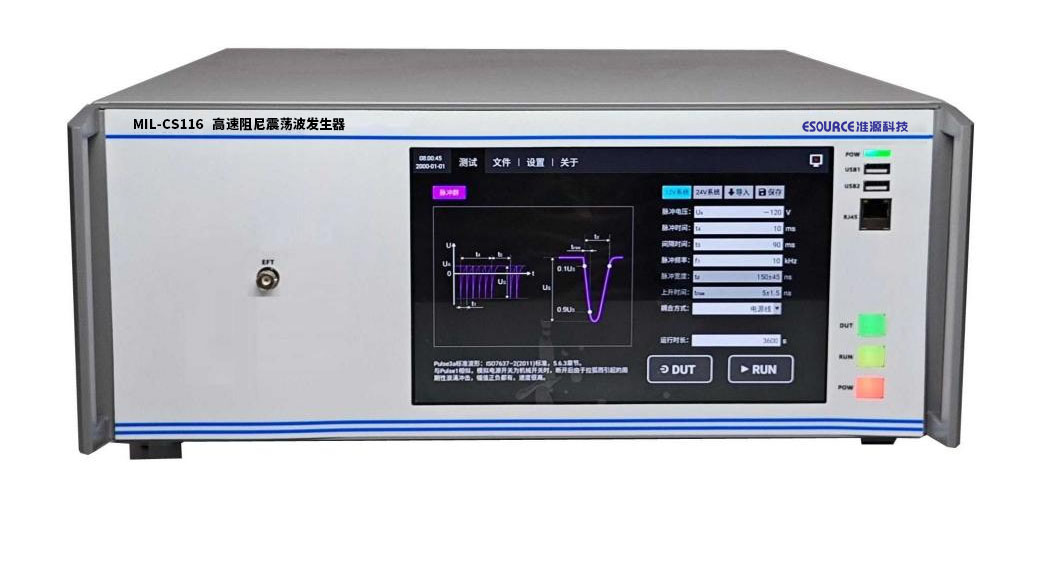

高速阻尼震荡波发生器MIL-CS116
产品概述
高速阻尼震荡波发生器MIL-CS116是针对 GJB 151A-1997、GJB 152A-1997、GJB 151B-2013 和 MIL-STD-461F 标准中的 CS116 测试要求而设计开发的一款产品。能够以 1 Hz～40 Hz 脉冲重复频率施加在电源线或其它上， 测试持续时间高达 60 分钟以上，满足 0.01-10 A 脉冲峰值线性调节。用于所有飞机、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。
MIL-CS116拥有智能化控制平台，良好的人机操控功能，内置耦合变压器内置使得操作过程方便简单，只需在参数设置页面进行简单的试验需求设置，即可完成各种测试，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
依据标准：GJB 151A-1997、GJB 152A-1997、GJB 151B-2013和 MIL-STD-461F等。
产品特点
> CS116输出频率：10kHz、100kHz、1MHz、10MHz、30MHz、100MHz
> 人工电源网络最大：440VAC 50A，更大电流可定制
> 集成三路10uF电容，方便单相、三相测试
> 多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。
> 4U/19寸标准机箱，总重≤10Kg。
技术参数
序 号 | 指标项 | 指标值 | ||
CS116技术指标 | ||||
1 | 振荡频率（±10%） | 10 kHz 、100kHz 、1 MHz 、10 MHz、 30 MHz 、100 MHz | ||
2 | 最大输出电流 | 10kHz | ≥0.1A |
100MHz 实测波形示例 |
3 | 100kHz | ≥1A | ||
4 | 1MHz | ≥10A | ||
5 | 10MHz | ≥10A | ||
6 | 30MHz | ≥10A | ||
7 | 100MHz | ≥3A | ||
8 | 输出阻抗 | 50Ω | ||
9 | 阻尼因子（Q） | 15±5 | ||
10 | 重复率 | 1～9S | ||
通用技术指标 | ||||
1 | 去耦电容： | 10uF 1600VDC / 440VAC 三路 | ||
2 | 输出接口 | N型 | ||
3 | 语言 | 中文、英文切换 | ||
4 | 使用环境 | 温度：10℃~40℃，湿度：30%~70% | ||
5 | 设备供电 | AC：100~250V@50Hz/60Hz | ||
6 | 外形尺寸 | 4U/19"标准机箱 | ||
7 | 重量 | 8kg | ||
配件参数
序 号 | 指标项 | 指标值 | |
人工电源网络 LISN-50A | |||
1 | 测试电压 | DC 1000 V,AC 270 V |
|
2 | 测试电流 | 50 A | |
3 | 阻抗 | 50μH+5 Ω‖50 Ω | |
4 | 耦合电容 | 0.25μF | |
5 | 阻抗频率范围 | 9 kHz-30 MHz | |
6 | 长x宽x高 | 300x120x120mm | |
电流注入探头 BCP-110 | |||
1 | 频率范围 | 4kHz-100MHz |
|
2 | 最大衰减 | 10DB | |
3 | 内径x外径x高 | 40x127x60mm | |
4 | 最大输入功率 | 100W | |
校准夹具 CCF-500 | |||
1 | 频率范围 | DC-500MHz |
|
2 | 电压驻波比 | 2：1 | |
3 | 重 量 | 3.5KG | |
