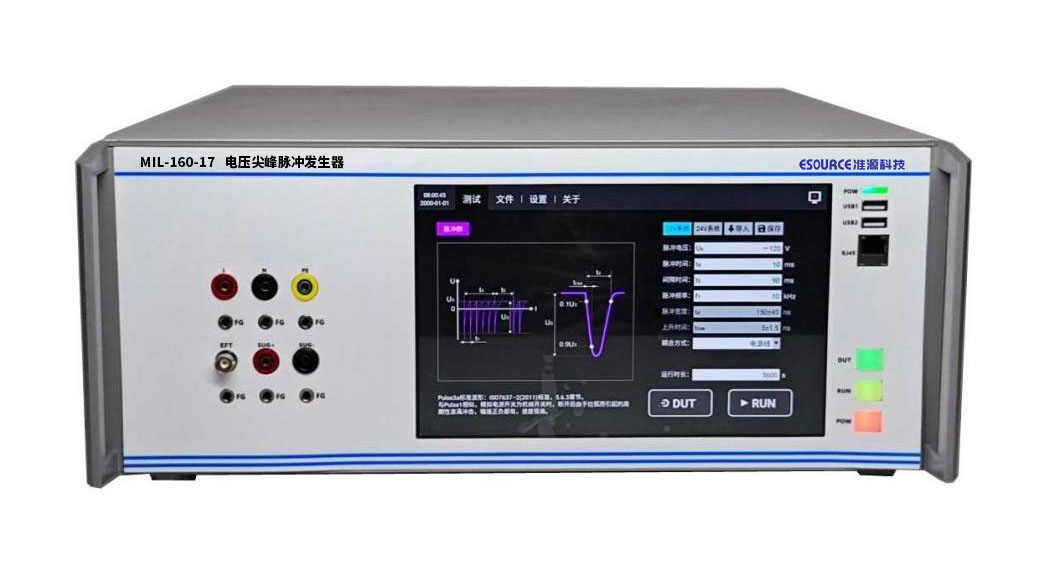

电压尖峰脉冲发生器 MIL-160-17
产品概述
电压尖峰脉冲发生器MIL-160-17是针对机载设备环境条件与测试方法DO160第17部分测试要求而设计开发的一款产品。能够以 1 Hz～50 Hz 脉冲重复频率施加在 EUT 不接地输入电源线上， 测试持续时间大于60分钟，满足 20-1500 V 脉冲峰值电压调节。MIL-160-17拥有智能化控制平台，良好的人机操控功能，内置耦合变压器内置使得操作过程方便简单，只需在参数设置页面进行简单的试验需求设置，即可完成各种测试，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
依据标准：DO-160G-17 和 MIL-STD-461F 等。
产品特点
> 输出脉宽：0.15uS、5uS、10uS
> 输出电压：20V~1500V
> 人工电源网络最大：440VAC 50A，更大电流可定制
> 集成三路10uF电容，方便单相、三相测试
> 测试报告自动储存，可通过USB导出
> 多种程控接口 ，支持远程控制 ，支持鼠标、键盘操控。
> 4U/19寸标准机箱，总重≤10Kg。

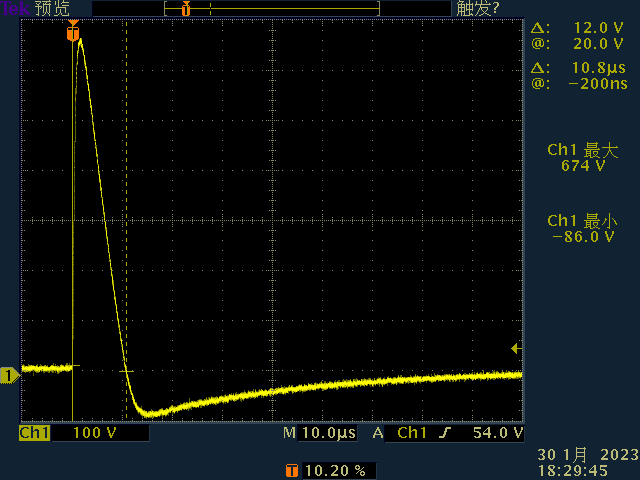

技术参数
序 号 | 指标项 | 指标值 | |
1 | 输出电压： | ±20V~±150V (0.15μs仅正) |
|
2 | 上升时间： | 1.5uS ±0.5uS @5uS @10uS | |
3 | 下降时间： | 3.5uS ±0.5uS @5uS | |
4 | 脉冲宽度： | 5uS ±1uS、10uS ±1uS、0.15uS | |
5 | 输出阻抗： | ≤2Ω@5uS 、50Ω@0.15uS 、50Ω@10uS | |
6 | 内置去耦电容： | 10uF 1600VDC / 440VAC 三路 | |
7 | 输出接口： | 4mm香蕉插头 | |
8 | 使用环境 | 温度：10℃~40℃，湿度：30%~70% | |
9 | 设备供电 | AC：100~250V@50Hz/60Hz | |
10 | 外形尺寸 | 4U/19"标准机箱 、10kg | |
配件参数
序 号 | 指标项 | 指标值 | |

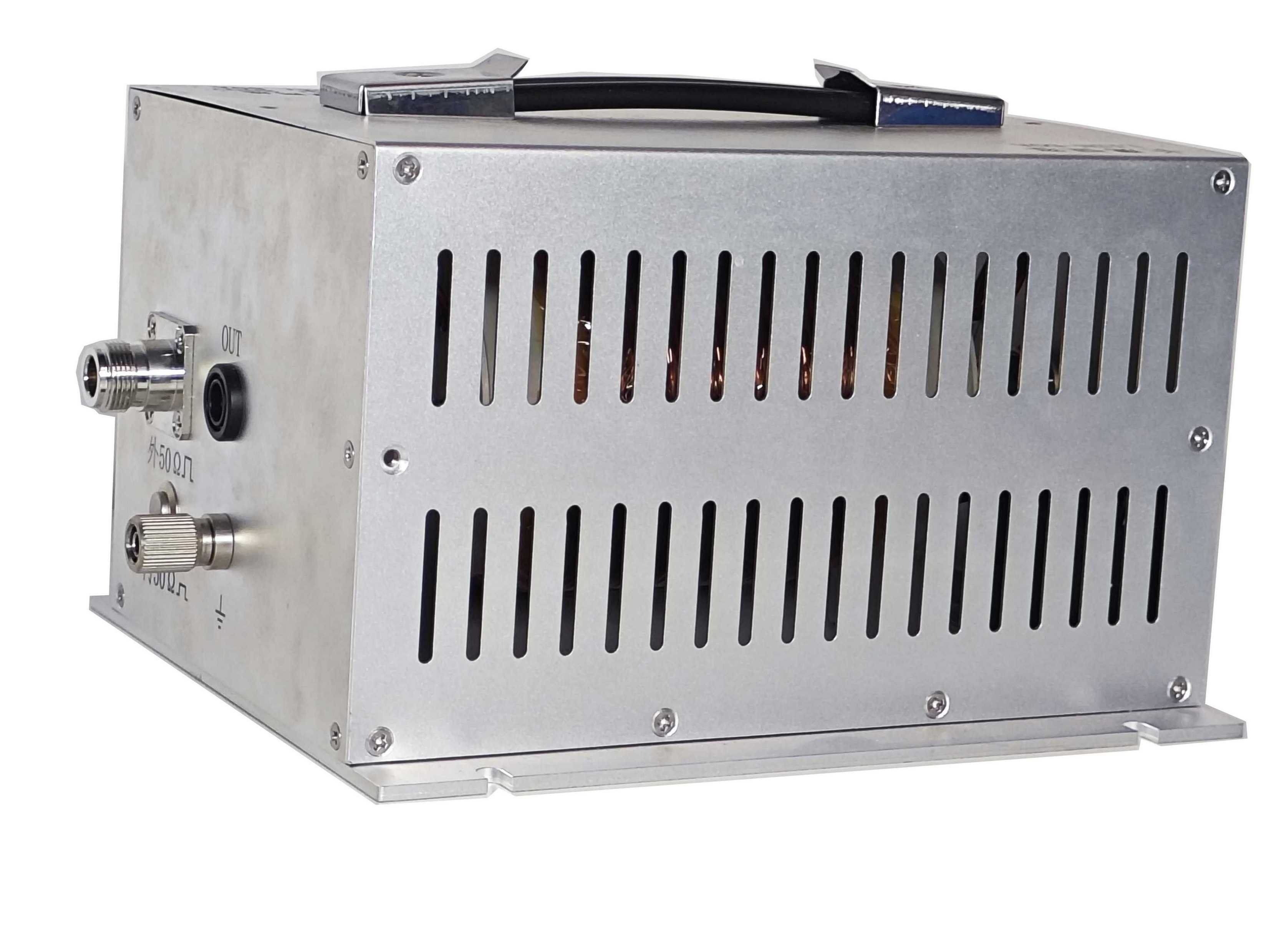

人工电源网络 LISN-50A | |||
1 | 测试电压 | DC 1000 V,AC 270 V |
|
2 | 测试电流 | 50 A | |
3 | 测试端子 | N型 | |
4 | 阻抗 | 50μH+5 Ω‖50 Ω | |
5 | 耦合电容 | 0.25μF | |
6 | 阻抗频率范围 | 9 kHz-30 MHz | |
7 | 长x宽x高 | 600x120x120mm | |

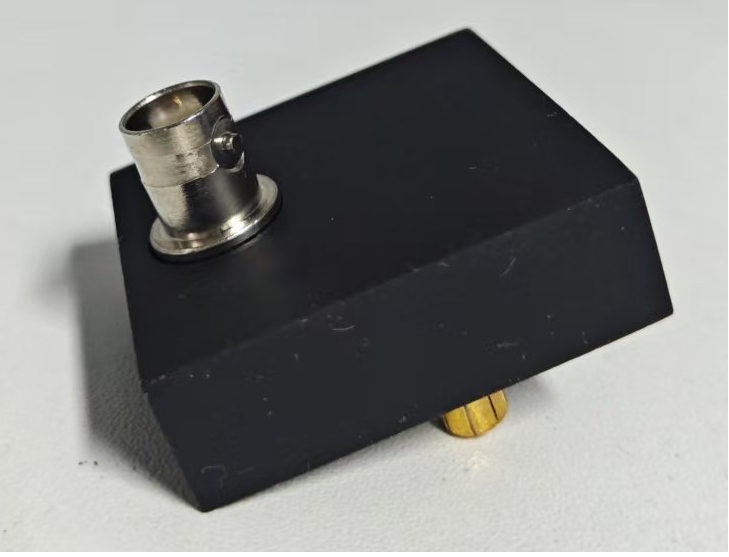

无感校准电阻 CRM-05 | |||
1 | 阻 值 | 50Ω |
|
2 | 最高脉冲电压 | 800V | |
3 | 尺 寸 | 20*30*40mm | |
